信号与系统及数字信号处理实验箱型号:DF-410791 库号：D410791

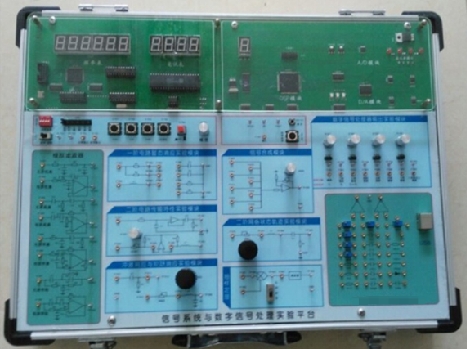

信号与系统及数字信号处理实验箱 型号:DF-410791

库号：D410791

“信号与系统”实验系统。根据《信号与系统》和《数字信号处理》两门课相互关联的特点，在总结信号与系统实验教学经验，并结合数字信号处理、DDS，开发出的“信号与系统”实验箱。它既可完成传统实验箱所有信号系统实验；又可完成传统实验箱难以完成或结果不的信号分解、信号与系统卷积、数字滤波器等实验；同时也能做“数字信号处理”和“DSP应用”实验；实验箱采用了正面贴膜工艺，增加了USB通信接口，可完成虚拟仪表功能和多种常见信号观测功能。系统既美观又稳定，方便管理。适合专科、本科、研究生和人员使用。
信号系统实验箱基于数字信号处理、DDS、虚拟仪表，既能完成传统的信号系统实验；又能完成传统实验箱难以完成的“信号卷积“、“任意信号分解”、“数字滤波器在线设计与实现”、“任意信号的实时频谱分折（虚拟频谱仪）”等实验；同时又有开发开放区便于学生进行二次开发。
实验箱可采用示波器对实验结果进行时域分析，也可对部分实验用自带虚拟频谱仪进行频域分析。
指标
1.内置DDS信号源，可产生：正弦波、三角波、占空比可变的脉冲信号、扫频信号、半波、全波等；幅度0-12V可调。
2.内置数字频率计：0HZ～350KHZ；
3.内置数字豪伏表：0V～10V；
4.复杂信号的抽样与恢复；
5.信号的卷积；
6.各种无源、有源模拟滤波器设计、、验证
7.数字滤波器的在线设计、实现（提供整套在线设计、下载软件）
8.方波信号的分解与合成；
9.任意信号的分解与合成；（三角波、正弦波、半波、全波等信号）
10.内置USB接口，可实现虚拟示波器、虚拟频谱仪功能；（提供整套示波器显示、任意信号频谱分折软件）
二、产品特点
1．信号源采用DDS新，可产生高纯度的正弦波，信号频率在0MHZ～250KHZ内可100HZ步长可调，对学生研究信号频谱很有帮助。同时DDS信号源兼备方波、三角波、锯齿波功能和扫频功能，及频率与占空比可调的脉冲信号。
2．采用DSP数字信号处理新，将模拟电路难以实现或实验结果不的“信号分解与合成”、“信号卷积”等实验得以准确地演示，并能生动地验证理论结果；
3．PC机和DSP结合可在线、产生、观测各种特殊信号，如：指数信号等。
4．平台和PC机结合可实现虚拟仪表功能：各系统输出信号可经采集模块的高速A/D和USB口将数据传至PC机，配上软件后可显示系统的幅频特性，使实验结果直观。
5．可系统地了解并比较无源、有源、数字滤波器的性能及特性，学会数字滤波器的设计与实现。
6．实验箱配有DSP同PC主机的通信接口，学生可在我们提供软件的基础上进行“信号与系统”的二次开发，如：各种数字滤波器设计与实现、频谱分析、卷积等。
7．实验箱配有DSP标准的JTAG插口，学生可通过器完成DSP应用的开发实验如：A/D转换、D/A转换、DSP的IO口使用、DSP定时器使用等。
8．实验系统特别注重二次开发和可扩展性，学生既可进行软件开发，又可小板进行单元电路扩展实验。
9．实验系统用有机玻璃和薄膜保护，使系统既美观又稳定。
10．内置DDS信号源、数字频率计、数字毫伏表。
信号与系统及数字信号处理实验箱（东方化玻）DF-410791
