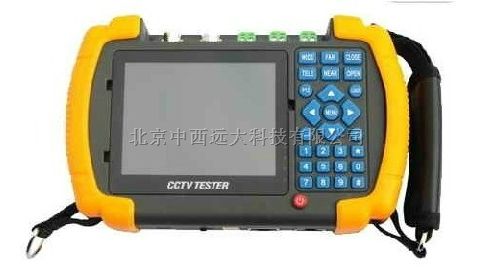

产品名称： M344761 视频监控测试仪
产品型号：型号:TB01-CT700
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2014-03-12
已获点击：228
新旧程度：全新

详细说明

型号:TB01-CT700库号：M344761

TB01-CT700系列视频监控测试仪是监控工程现场工程师必备的安装调试工具，广泛应用于视频监控工程安装和维护、球机测试、摄像头测试、PTZ云台协议控制、视频传输线路测试和网线测试。

TB01-CT700系列产品拥有3.5英寸高清大屏、优美的外观设计、人性化操作界面、图形菜单、数字化轻触按键。一机在手，繁杂的监控系统安装和维护工作将变得便捷、高效！
1产品特点
◆ 中英文操作界面，图形菜单、简洁美观
◆ 3.5英寸 TFT-LCD显示屏，DPI 960*240
◆ 视频制式 PAL/NTSC自适应
◆ 支持视频信号幅度测试
◆ 图像发生器，发送多种制式彩色图型条
◆ 支持地址扫描功能，快速寻找RS485通信地址
◆ 支持云台续转测试，测试云台连续转动是否正常
◆ 支持波特率识别功能，可以识别1200-9600波特率
◆ PTZ控制协议代码捕捉和显示
◆ 支持Pelco-D、Pelco-P、SAMSUNG等多种控制协议
◆ 支持RS232和RS485接口，速率可调1200-19200bps
◆ 支持网线测试功能
◆ 支持音频测试，测试前端拾音器的音频信号
◆ DC 12V/500MA电源输出，为前端摄像机提供临时电源
◆ 电池电量图型化实时显示，直观简洁
◆ 标准Mini USB充电口
◆ 低功耗，充电可持续工作时间12小时以上
◆ 大容量18650锂离子电池，电池可更换

5V专用USB口锂电池充电器

三、主要技术参数

一、球机测试

通讯接口：可同时支持RS232/RS485总线
通讯协议：兼容Pelco-D/P、Samsung、Yaan等多种协议
波特率：1200，2400，4800，9600，19200bps

二、视频测试

显示屏：3.5英寸数字LCD彩色屏幕,分辨率960 x 240
视频制式：PAL/NTSC自适应
视频信号：1.0Vpp
视频输入/输出：1路BNC输入，1路BNC输出
视频信号测量：测量视频信号电平幅度
音频测试：一路音频信号输入，测试声音是否正常
图像发生器：通过OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号

三、数据测试

协议代码捕捉：可接收、显示控制设备发出的RS485/RS232协议代码数据
协议识别：可识别标准协议、地址、波特率（1200-9600bps）

四、网线测试

网线测试：测试任意两线或两线以上的网线，并显示连接顺序和网线编号

五、12V电源输出

电源输出：输出DC12V 500MA直流电源，为摄像机提供临时工作电源

六、电源
充电电源：DC 5V 1A，标准Mini USB充电口
电池供电：内置3.7V锂电池，容量4400mAH，可更换
充电：充电4-6小时,充电完成可正常使用12小时以上
省电功能：低功耗，自动待机省电功能，电池电量图标实时显示

七、系统设置

语言设置：中文/英文OSD菜单，可选
自动待机：3-30Min
键盘声音：开启/关闭

八、工作环境

工作温度：-10℃---+50℃
工作湿度：30%-90%
外形尺寸：166mm×106mm×40mm
整机质量：320克

历史资料:2010-07-20版本
