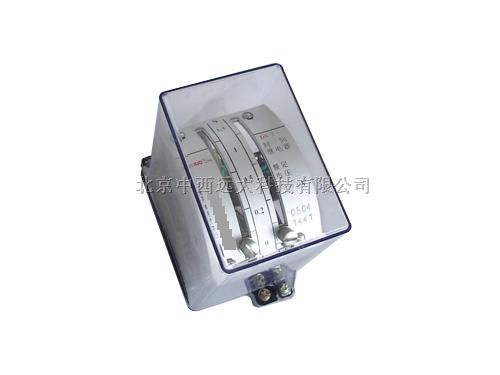

产品名称： M337201 时间继电器
产品型号：型号:AC55-DS20系列
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2014-03-12
已获点击：286
新旧程度：全新

详细说明

型号:AC55-DS20系列库号：M337201

用途

DS—20系列时间继电器(以下简称继电器)作为辅助元件用于各种保护和自动控制线路中，使被控元件的动作得到可调节的延时。
继电器DS—21～24是短时带电的时间继电器；DS—21/C～24/C是长期带电的时间继电器(带外附电阻)；DS—25～28是交流时间继电器。
该继电器具有一付瞬动转换触点，一付滑动延时主触点和一付终止延时主触点。

主要技术数据
产品型号
额定电压
延时整定范围
动作时间变差
功率消耗
DS-21、21C
DC
24V、48V
110V、220V
0.2-1.5s
±0.15
不大于10W带"C"
不大于7.5W
DS-22、22C
1.2-5s
±0.25
DS-22、23C
2.5-10s
±0.3
DS-22、24C
5-20s
±0.5
DS-25
AC
110V、127V
220V、380V
0.2-1.5s
±0.15
35VA
DS-26
1.2-5s
±0.25
DS-27
2.5-4s
±0.3
DS-28
5-20s
±0.5
动作值： DS—21～24不大于70%额定电压；
DS—21C～24C不大于75%额定电压；
DS—25～28不大于85%额定电压。
返回值：不小于5%额定电压。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
外附电阻对照表：

额定电压
外附电阻规格
额定电压
外附电阻阻值
DC 220V
20W 3.9KΩ
AC 380V
20W 5.1KΩ
DC 110V
20W 1KΩ
AC 220V
20W 3.9KΩ
DC 48V
20W 200Ω
AC 127V
20W 1KΩ
DC 24V
20W 51Ω
AC 110V
20W 1KΩ

用途:办公用品
历史资料:2010-06-09版本
