产品名称：双功能超声波探伤仪（既能探伤又能测厚）
产品型号：型号:APS202M
所属类别：电子测量仪器 > 其他电子测量仪器
发布时间：2014-03-12
已获点击：748
企业类型：制造商
新旧程度：全新

详细说明

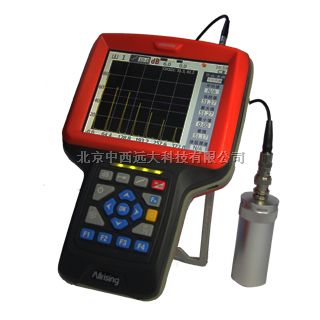

双功能超声波探伤仪（既能探伤又能测厚）

型号:APS202 M 库号：M402648

简介

ARS202M双通道测厚型探伤仪集ARS202E探伤功能和ARS301高测厚功能于一身，不仅具有独立双通道、关联探伤，还可完美地适用于几乎所有超声测厚应用，包括对薄壁或多层材料进行极其的壁厚测量，支持表面带有漆层和涂层的材料测厚。ARS202M可对各种板材和各种加工零件作缺陷检测和测厚（可穿透涂层测厚），以及对生产设备中各种管道和压力容器进行监测，检测它们在使用过程中受腐蚀后的缺陷（如裂纹）和减薄程度。
特点

·腐蚀测厚

·穿透涂层和回波到回波测量功能，用于测量表面带有漆层和涂层的材料

·可与双晶和单晶探头兼容

·对于所有探头，测厚分辨率为0.01毫米

·超便携、含电池仅重1kg

·单手握持操作、具有良好手感的硅胶按键

·5.6 英寸彩色高分辨率(640*480)液晶屏、LED背光

·简洁的菜单设计、图形化操作界面、直观便捷

·具有关联特性的双通道

·动态DAC/DGS/AVG功能

·可自定义的双闸门

·配备数据管理软件，可实现人机对话，导出探伤

·可测量材料厚度、材料声速和折射角

·灵活丰富的外部接口（USB、编码器、Mini SD）

·支持在线录像功能

·上位软件自动制作探伤

·符合JB/T10061、JJG746、EN12668-1标准。

·大容量高性能电池，待机工作时间高达24小时

·高测厚功能，对于所有探头，标准分辨率为0.01毫米

·独立双通道，支持底波、伤波和界面波关联检测，缺陷定位、定量更为快捷准确
功能

ARS202M汇集了许多标准的测量功能，其中包括：腐蚀测厚功能、涂层测厚功能、关联检测、峰值记忆和峰值保持、两个带可编程报警的闸门、动态DAC/DGS/AVG曲线、B扫描、曲面校正等。

·可测量和校准材料厚度、材料声速和折射角。

·穿透涂层和回波到回波测量功能，用于测量表面带有漆层和涂层的材料

·波峰记忆：实时检索缺陷波，标定缺陷值；

·Φ值计算：直探头锻件探伤情况下找准缺陷波并自动换算成缺陷当量尺寸；

·动态记录：记录实时动态波形，存储、回放；

·缺陷定位：实时显示缺陷水平、深度（垂直）坐标及声程位置；

·缺陷定量：实时显示缺陷当量dB值；

·曲面修正：在进行管材或棒材检测，使用角度声束探头沿着曲面进行周向检测时，曲面校正功能可校正声程信息；

·波形冻结：冻结屏幕上显示的波形，便于缺陷分析；

·波形比较：可选择某一时刻的波形作基准波形，实时波形与基准波形同屏显示；

·B 型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观；

·动态DAC/TCG /AVG曲线：基于底波，与耦合无关。

·门内展宽、110%显示：放大回波细节，便于回波分析；

·回波包络波形，方便人工经验判断；

·回波编码：仪器根据波、二次波及多次波的区域能生成不同的背景色彩，利于多次波探伤；

·焊缝图示：显示焊缝坡口形式和声束走向，直观显示缺陷位置；

·裂纹测高：利用端点衍射波自动测量、计算裂纹高度；

·内置行业软件/标准：可自由设置各行业探伤工艺标准，复合材料/焊缝/中厚板/铸件/小径管专用探伤软件；

应用

ARS202M适用于各种板材和各种加工零件作缺陷检测和测厚（可穿透涂层测厚），以及对生产设备中各种管道和压力容器进行监测，检测它们在使用过程中受腐蚀后的缺陷（如裂纹）和减薄程度。广泛用于检测各种铸造和冲压金属元件、机加工工件、化学蚀刻元件、管线、压力容器、气瓶、存储罐、化学处理用容器、泵、桥梁、船体，船用设备等。

技术指标

项目
性能指标

测厚模式
相邻底波法、脉冲回波法、界面-底波法、穿透涂层法

测厚
0.01mm（钢中）

水平线性误差
﹤0.1％

垂直线性误差
﹤2％

灵敏度余量
﹥66dB

动态范围
﹥36dB

电噪声水平
﹤10％

分辨率
﹥44dB（5P14）

检测模式
单晶，一发一收，双晶，单晶关联，双晶关联

检波方式
全波，正半波，负半波，射频

工作频率
0.5MHz～15MHz

增益调节
0dB～110 dB，0.1 dB、2 dB、6 dB、12 dB步进

匹配阻尼
50Ω，500Ω

检测范围
0mm～9999mm

声速范围
900 m/s～9999m/s

报警方式
声、光、振动报警，可设置进波、失波报警

工作温度
﹣25℃～70℃

相对湿度
0～90％RH

电源规格
DC12V锂离子电池，连续工作6小时以上

外形尺寸
高×宽×厚＝220mm×150mm×45mm

整机重量
1.08kg（含电池）

标准配置

1. 探伤仪 1台

2. 工具箱 1个

3. 直探头 1个

4. 斜探头 1个

5. 探头线 2条

6. 充电器 1个

7. 电池 1组

8. 用户手册 1本

9. 上位机软件 1份

10. 腕带、背带 1组

11. 耦合剂 1瓶
