产品名称： 增强型超声波探伤仪(单通道） 61M/ARS201E
产品型号： 61M/ARS201E
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2014-03-12
已获点击：272
企业类型：制造商
新旧程度：全新

详细说明

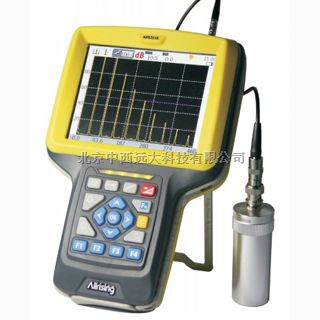

增强型超声波探伤仪(单通道）

型号:61M/ARS201E 库号：M402645

简单介绍
ARS200系列数字超声波探伤仪是我公司研制的新一代便携式数字超声波探伤仪。仪器根据国内外相关标准研制而成，采用高分辨率（640×480）屏幕，图形化操作界面，功能丰富，使用方便。仪器报警模式从视觉（灯光报警）和听觉（声音报警）扩展到了触觉（振动报警），能适应更复杂的工业现场环境。 ARS201E是ARS200系列数字超声探伤仪中的单通道增强型产品，具有丰富的数据接口（支持SD卡、US

ARS201E 单通道增强型超声波探伤仪的详细介绍

特点

◆ 模拟检波、窄带滤波器造就低噪声、无杂波效果，让探伤波形细节一览无余

◆ 含电池重量约1kg，真正单手握持操作，特别适合于现场与高空作业

◆ 轻巧、坚固、带防护的工业设计，外形精美(外观号: 201030214679.1)

◆ 硅胶按键，操作便捷

◆ 高亮、高分辨率5.6英寸真彩色液晶屏（640×480）

◆ 高性能一体式电池模块，便于拆装，可以脱机充电，连续工作时间达8小时以上

◆ 灵活丰富的外部接口，包括: USB、SD卡、MiniUSB

◆ 全中文主从式菜单

◆ 探伤软件可实时自动显示缺陷当量值或者缺陷尺寸，自动生成探伤

◆ 上位机软件具备数据管理、探伤自定义等功能，支持探伤软件在线升级

◆ 具备声、光、震动报警方式，保证不漏过任何报警信息

探伤功能

◆ 波峰记忆：实时检索缺陷波，标定缺陷值

◆ 缺陷定位：实时显示缺陷水平、深度（垂直）坐标及生成位置

◆ 缺陷定性/回波包络：通过回波包络波形，方便人工经验判断

◆ 波形冻结：冻结屏幕上显示的波形，便于缺陷分析

◆ B型扫描：实时扫查，可显示工作缺陷形状，使探测结果更直观

◆ 门内展宽：放大回波细节，便于回波分析

◆ 自动校准：打破传统繁琐的手动校准模式，只需进行简单的参数设置，即可完成声速、探头延迟、角度/K值的自动校准

◆ 自动增益：自动将波形调至屏高的80%，大大提高了探伤效率

◆ 110%显示：波形显示范围扩至110%，方便波形观察与分析

◆ 波形比较：可选择某一时刻的波形作基准波形，实时波形与基准波形同屏显示

◆ 回波编码：仪器根据波、二次波及多次波的区域能生成不同的背景色彩，利于多次波探伤

◆ 裂纹测高：利用端点衍射波自动测量、计算裂纹高度

数据管理

◆ 可存储1000组工艺参数和1000组探伤结果，波形可动态存储和回放

◆ 检测工艺和结果可通过U盘方便地导入PC进行离机分析和管理

接口

◆ 探头接口： ODU接插件

◆ 数据接口： USB2.0高速通讯接口 MiniUSB接口 SD卡

标准配置

探伤仪 1台
工具箱 1个
直探头 1个
斜探头 1个
探头线 2条
腕带、皮套、背带 1组
充电器 1个
电池 1组
耦合剂 1瓶
用户手册 1本
上位机软件 1份
备用电池 1组

相关参数

项目
性能指标

水平线性误差
﹤0.1％

垂直线性误差
﹤2％

灵敏度余量
﹥66dB

动态范围
﹥36dB

电噪声水平
﹤10％

分辨率
﹥44dB（5P14）

检测模式
单晶，一发一收

检波方式
全波，正半波，负半波，射频

工作频率
0.5MHz～15MHz

增益调节
0dB～110 dB，0.1 dB、2 dB、6 dB、12 dB步进

匹配阻尼
50Ω，500Ω

检测范围
0mm～9999mm

声速范围
900 m/s～9999m/s

报警方式
声、光、振动报警，可设置进波、失波报警

工作温度
﹣25℃～70℃

相对湿度
0～90％RH

电源规格
DC12V锂离子电池，连续工作6小时以上

外形尺寸
高×宽×厚＝220mm×150mm×45mm

整机重量
1.08kg（含电池）
