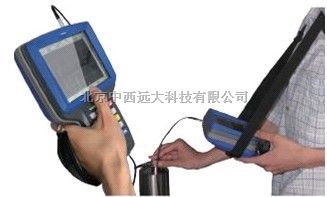

超声波探伤仪（双通道）

型号:61M/ARS202E 库号：M402646

简介
ARS202E是一款手持式独立双通道数字超声探伤仪。这款探伤仪是国产超声探伤仪综合质量的飞跃，它实际相当于两台探伤仪，是业内首款具有独立双通道、关联检测模式的产品，在中高端探伤仪市场上具有超高性价比。ARS202E非常适合板材、无缝钢管、焊缝的探伤，能够快速便捷、无损伤、地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。

特点
·独立双通道，两通道可设置独立增益、独立报警闸门同时连接双探头进行探伤

·超便携、含电池仅重1kg

·单手握持操作、采用具有良好手感的硅胶按键

·5.6 英寸彩色高分辨率(640*480)液晶屏、LED背光

·简洁的菜单设计、图形化操作界面、直观便捷

·具有关联特性的双通道

·动态DAC/DGS/AVG功能

·可自定义双闸门

·配备数据管理软件，可实现人机对话，导出探伤

·可测量材料厚度、材料声速和折射角

·灵活丰富的外部接口（USB、编码器、Mini SD）

·支持在线录像功能

·上位软件自动制作探伤

·符合JB/T10061、JJG746、EN12668-1标准

·大容量高性能电池，待机工作时间高达24小时

·独立双通道，支持底波、伤波和界面波关联检测，缺陷定位、定量更为快捷准确。功能

ARS202E汇集了许多标准的测量功能，其中包括：关联检测、峰值记忆和峰值保持、两个带可编程报警的闸门、动态DAC/DGS/AVG曲线、B扫描、曲面校正等，内置复合材料/焊缝/中厚板/铸件/小径管专用探伤等软件。

·可测量和校准材料厚度、材料声速和折射角。

·波峰记忆：实时检索缺陷波，标定缺陷值；

·Φ值计算：直探头锻件探伤情况下找准缺陷波并自动换算成缺陷当量尺寸；

·动态记录：记录实时动态波形，存储、回放；

·缺陷定位：实时显示缺陷水平、深度（垂直）坐标及声程位置；

·缺陷定量：实时显示缺陷当量dB值；

·曲面修正：在进行管材或棒材检测，使用角度声束探头沿着曲面进行周向检测时，曲面校正功能可校正声程信息；

·波形冻结：冻结屏幕上显示的波形，便于缺陷分析；

·波形比较：可选择某一时刻的波形作基准波形，实时波形与基准波形同屏显示；

·B 型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观；

·动态DAC/TCG /AVG曲线：基于底波，与耦合无关。

·门内展宽、110%显示：放大回波细节，便于回波分析；

·回波包络波形，方便人工经验判断；

·回波编码：仪器根据波、二次波及多次波的区域能生成不同的背景色彩，利于多次波探伤；

·焊缝图示：显示焊缝坡口形式和声束走向，直观显示缺陷位置；

·裂纹测高：利用端点衍射波自动测量、计算裂纹高度；

·内置行业软件/标准：可自由设置各行业探伤工艺标准，复合材料/焊缝/中厚板/铸件/小径管专用探伤软件；
运用
ARS202E适用于整个工业和处理系统，包括从航空航天到电力，从汽车行业到油气行业的探伤应用。尤其适合焊缝、板材、无缝钢管等要求的双探头检测。

主要工业应用

·一般焊缝检测

·裂缝探测与定量

·电力生产工业中的检测

·铸件和锻件的缺陷检测

·在线检测

·复合材料的分层和缺陷检测

·航空航天工业制造和维护中的检测

·汽车和运输工业中的检测
技术指标

项目
性能指标

水平线性误差
﹤0.1％

垂直线性误差
﹤2％

灵敏度余量
﹥66dB

动态范围
﹥36dB

电噪声水平
﹤10％

分辨率
﹥44dB（5P14）

检测模式
单晶，一发一收，双晶，单晶关联，双晶关联

检波方式
全波，正半波，负半波，射频

工作频率
0.5MHz～15MHz

增益调节
0dB～110 dB，0.1 dB、2 dB、6 dB、12 dB步进

匹配阻尼
50Ω，500Ω

检测范围
0mm～9999mm

声速范围
900 m/s～9999m/s

报警方式
声、光、振动报警，可设置进波、失波报警

工作温度
﹣25℃～70℃

相对湿度
0～90％RH

电源规格
DC12V锂离子电池，连续工作6小时以上

外形尺寸
高×宽×厚＝220mm×150mm×45mm

整机重量
1.08kg（含电池）<, /, P>

标准配置

1，探伤仪 1台

2，工具箱 1个

3，直探头 1个

4，斜探头 1个

5，探头线 2条

6，充电器 1个

7，电池 1组

8，用户手册 1本

9，耦合剂 1瓶

10，腕带、背带 1组
