产品名称：浸没式汽水混合加热器
产品型号：CQCL-CLP-32
所属类别：环境、环保检测仪器
发布时间：2016-06-29
已获点击：198
企业类型：制造商
新旧程度：全新
产品型号：CQCL-CLP-32

详细说明

浸没式汽水混合加热器型号:CQCL-CLP-32库号：M360428 CQCL-CLP型浸没式加热器，是我公司在比较多种加热器之特点的基础上，研发的一种新型加热器，该加热器与CLW型温度控制器、CLSK型液位控制仪组合成一个十分实用的加热系统。主要用于卫生热水及其它生产、生活用水系统中。
１、其特点如下：
① 热效率高，蒸汽利用率几达100%；
② 热源蒸汽直接进入水箱，可省却热水用泵房设备，节省投资；
③ 水、汽分开控制，故水箱内剩余冷水可重复加热，控温方便；
④ 与花管式等老式加热器比较，噪音、振动大大降低。

结构及工作原理

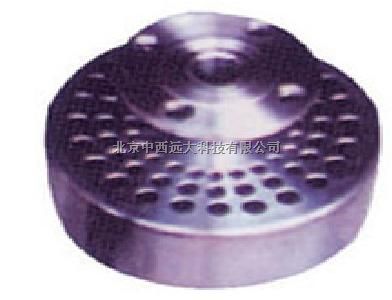

１、结构：如图所示，浸没式加热器由芯体、壳体、接管和法兰四部分构成。采用不锈钢精加工而成。
２、工作原理：
① 进入芯体的蒸汽，沿侧壁斜向小孔高速喷出，其动能为水吸收，推动水沿芯体边缘切线主向流动，以较大角度与壳体内壁接触，受壳体阻拦而旋转。由于壳体容积设计合理，水流旋转速度适宜且稳定。
② 旋转水流不仅能更好地吸收蒸汽动能、消除噪声，也将蒸汽流冲散形成大量的微小汽水单元组合体，这种小体积的组合体混合时产生的噪声很低。实际检测，整个加热器的噪声约为50dB(A)。
③ 旋转热水流受其自身离心力的作用趋向壳体内壁，受挤压后从壳体上、下板外孔甩出，能推动附近乃至整个水箱中的水旋转，使水温趋于一致。
④ 热水从壳体上、下板外孔甩出后在壳体内形成负压，加热器外冷水沿壳体上、下板内孔被吸入壳体内。
⑤ 如此循环将水箱中的水加热升温。

产品特点：
※ 蒸汽可直接上楼，无需热水用泵房设备，大幅节省投资
※ 蒸汽全部得到利用，热效率高
※ 设备结构简单，安装方便，无需维修，寿命具有半性
※ 产品设计科学合理，彻底消除噪声污染
※ 水箱内剩余冷水可重复加热，无需排空
※ 控制水温、水位均十分方便
安装调试注意事项
1、应保持水面浸没加热器200mm以上；
2、压力大于0.4Mpa，宜装设蒸汽减压阀；
3、蒸汽管路上须安装止回阀，防止停汽时发生水倒流事故；还应设置蒸汽过滤器；
4、加热器通过法兰可靠联接在蒸汽管上，蒸汽管应紧固定位，不能有摇摆现象；
5、加热器可多台并联使用；
6、水箱水温宜采用温控设备控制；
7、水箱水位宜采用水位控制仪；
