产品名称：液压油中清洁度检测仪
产品型号：CN61M/SDR2-HPCA-Kit-O
所属类别：环境、环保检测仪器 > 其他环境、环保检测仪器
发布时间：2016-07-27
已获点击：698

详细说明

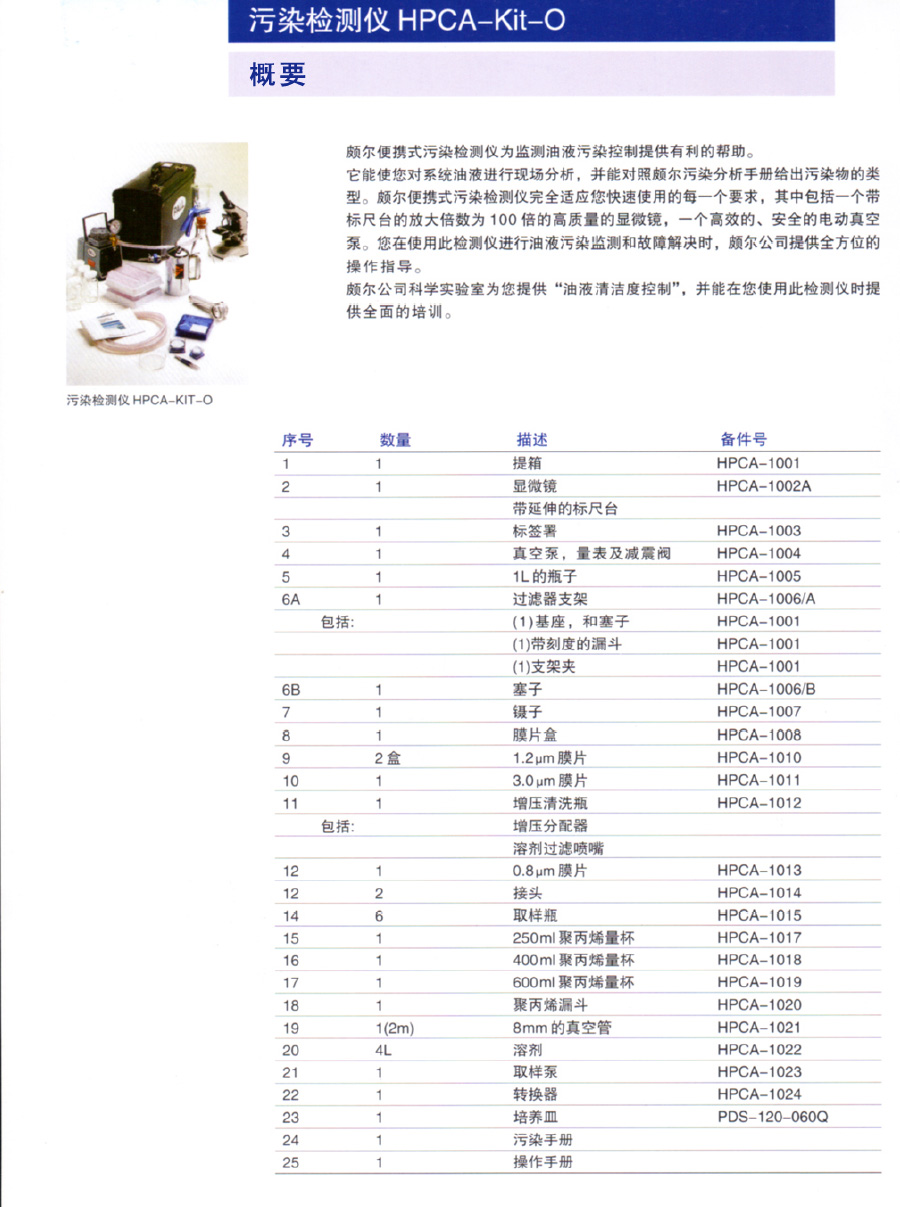

液压油中清洁度检测仪型号:CN61M/SDR2-HPCA-Kit-O

库号：M274935

HPCA-Kit-O 便携式清洁度检测仪可现场快速的检测液压油/水乙二醇抗燃液/磷酸酯抗燃液压油的清洁度,快速,方便,是设备预防性维护的必备工具.
检测液压油中颗粒和数目
液压油中清洁度检测仪不可以测量
还有液压现中金属能检测出来吗.是铜,铁还是什么. 不能检测
检测液压油中颗粒和数目的大小

从液压润滑系统上获取代表性的样品后，在实验室里用真空泵抽滤一定量的样品（通常为100ml）通

过47mm的过滤膜，而污染物则被截留在过滤膜表面。使用溶剂对过滤膜片上的流体进行冲洗，然后
把膜片放入膜片保护盒内，用显微镜来观察膜片表面污染物的数量和种类。
取样程序
执行手册中取样程序是十分重要，以便确保油液样品具有代表性。从油箱顶部抽取的样品因为比在同
样系统中管道上取的样面毫无价值。相反地，在油箱底部排放口取的样，相对于实际系统油液要脏的
多了。按以下描述的方法取样可以得到有代表性的样品。
a. 从流动油液的压力管道抽取样品的首道方法由ISO颁布（IS4021）。标准中提到，当从压力管
道上抽取样品时污染物始终一致。在阻塞物的下游设置取样阀，如一个元件或一个带角度的管道，也
可用取样配件联接到颇过滤器滤壳的压差P。
取样瓶
a. 取样瓶必须是干净的以避免取样瓶的污染使的结果产生偏差，取样瓶必须标明时间、设备
名称和取样位置。
b. 油液取样装置：包括
1．清洗过和密封的瓶子
所备的提供的取样瓶都是按照IS03722和BSQ5540（1.3部）进行清洗和确认。
2．预先打印好记录表格，以便每个样品的数据得以及时记录。这些用具都经过性的准备。
C．便携式污染检测仪内有取样瓶。（按照BS5540 Pt3准备）。
真空抽滤装置
a. 连接塑料连接头至过滤锥形瓶的接头上。塑料连接头连接到真空泵的吸入口，把P橡皮塞塞入

入锥形口，插入过滤支撑座。把PTFE密封圈和不锈钢支撑网F放在支撑上。
b. 用镊子从膜盒内夹取膜片（注意膜片上下两层保护膜），把膜片放在支撑座中间（带格面向上）。
立即放置滤杯于膜片上，这时不能移动滤杯。因为膜片脆弱易碎，用玻璃皿盖住滤杯以免环境中的污
染物进入。
注：滤杯H和玻璃皿都要用溶剂冲洗。
实验膜片
采用1.2?m孔径带格膜片。应用于除了磷酸脂油以外的所有液压油。磷酸脂侵蚀和软化纤维醋酸纤维
的过滤膜片阻塞滤孔导致油液抽滤困难。
油液样品传递
a. 彻底地搅动油液样品瓶，使污染物均匀分散悬浮在油液中。
b. 如果你考虑到油样较干净，可直接用100ml的量倒入滤杯中；如果你认为油样较脏可倒10-20ml
预抽滤；如果堵住了滤膜，不需要进一步测试，因为样品十分脏；如果油样能较容易的通过滤膜而没
有在膜片上留下较多的残留物，则使用新的滤膜，用100 ml样品进行过滤。
c. 把玻璃皿放置在滤杯上，启动真空泵。
d. 如果系统油样粘度较高（>60cst）流量则很小，可以通过加热或外加溶剂的方法加快过滤速度。
并且确保使用过滤后的溶剂。
e. 当油样抽过滤膜后，停止真空泵，用过滤后的溶剂冲洗滤杯和膜片，因为如果膜片不冲洗，膜
片上有油样使得污染物在显微镜下很难观察到。不能直接冲洗膜片以免打乱颗粒的分布。
f. 启动真空泵抽干膜片上的溶剂。
溶剂（1.1.2三氯1.2.2三氯乙烷）与大多数水基溶液不相容，因此不能用于降低粘度，当使用这些流体

时，去离子水用于清洗溶液。只要是能在清洗部分在使用前干燥都可以。
g. 关闭真空泵，释放锥形瓶中的真空。
h. 用镊子将膜片放入膜片盒，放置膜片时带格面向上，膜片盒盖在膜片盖上做好标记。
安装程序-显微镜
a. 从箱内拿出显微镜，连接电源，打开内部光源。
b. 把需要观察污染状况的膜片放到显微镜，拿撑膜片拿盖。
c. 调整显微镜焦距和亮光强度，以获得的颗粒清晰度。
显微镜的操作
a. 显微镜的操作通过调整及显得微镜计较线衡量颗粒污染物的大小。操作者通过实践来确定显微
镜的性能和特点，以便能熟练使用。
b. 有一机械机构用于移动载物应使整个滤膜能得以全面的检查。
用显微镜内部带计数线衡量污染物尺寸当采用显微镜带格计数线衡量污染物尺寸时使用以下参数。
a. 采用10X的物镜显微镜内看到的格为10um。用此物镜观察和浏览，膜片，用提供的标准照
片比较膜片上的污染物密度。
b. 采用5X的物镜，显微镜内看到的格为25um，用此物镜仅观察颗粒如确认膜片上污染
分布均匀性较低的倍数提供较溶的聚焦用于观察较大尺寸的颗粒。
淤泥的辩认

淤泥（小于5?m颗粒）通常在膜片留下有色的背景系统采用Ultipor β3=200过滤器，白色膜片的背景
色接近于新的膜片，或者是灰色的灯光影。应该注意，系统中的石油基的油液在高温下氧化面使膜片
变为浅褐色和桔黄色。
试验结果分析
a. 必要时通常用肉眼观察循环系统中的脏物以确定问题的存在，这样用清洁油液来对比十分形
象。
b. 那些需要进一步严格分析的样品，请询问北京中西远大科技有限公司 18910282269 栾经理是否提供附加
的试验。
便携式污染物检测仪清洗程序
a. 所有的玻璃仪器、取样瓶、烧杯，在使用前和使用后都必需清洗。
b. 用过滤后的溶剂或热的清洗剂溶液清洁，用热水冲洗。
c. 自然干燥，用布和纸布擦玻璃仪器，纤维会粘在玻璃仪器表面，在显微镜下现实时可以看到。
一般情况下，用过滤后的溶剂冲洗玻璃仪器然后吹干。
1升溶剂冲洗罐
装有0.8um￠25min直径的膜片，使用时放在冲洗罐出口的过滤器中。
在过滤器中使用过滤膜以确保在膜片准备和玻璃仪器冲洗时的溶剂清洁。
放置膜片
1. 握紧冲洗罐，施下锁紧帽，拆下夹持器的两个部分.

2. 用摄子人夹持器上取下“O”型圈。
3. 倾斜使不锈钢支撑网膜掉出来。
4. 用摄子从两层保护腊纸中取出一片0.8um￠25min过滤膜片。
5. 放置膜片在一层不锈钢支撑网膜上把另一层不锈钢支撑网膜放在过滤膜上（膜片夹在两层不锈钢
支撑网膜之间。）
6. 把网膜放进支持器内确住膜片的正面是液体的上游。
7.
放好“O”型圈，旋紧螺母。
8. 加压，至少100ml的溶剂放出，以便冲洗掉下游的污染物。
9. 过滤膜片在每次加满冲洗罐后更换。
ISO清洁度等级
ISO清洁度评估是通过照片模板对比后获得（PIHLSLS ECL）模板是使用100m试验样品。
在放大100倍情况下与每一个标准照片对比污染物密度以获得紧接近的对比。
清洁度的更进一步准确分析需通过数颗粒。SLS将很愿意在颗粒计数上提供帮助，同时在Pall实验室
可获得全面的污染度分析（PIHL-CAS-B）。

污染物分析特征
用放大50倍观察颗粒分布。

1．发亮金属
a. 任何形状不规则
b. 发亮发光
c. 25um以下大小
d. 有色金属通常为铜（黄颜色），铝不常见

2．黑色金属
a. 任何形状
b. 无发亮发光
c. 25um以下
3．砂粒
a. 不规则形状，硬，外观有棱角
b. 破碎水晶或缺口无色或淡黄色
4．橡胶或塑料
a. 不规则形状，通常较大(大于25?m)
b. 反射率可能较大，但通常无反射
c. 各种色泽范围，通常透明，白色和黑色

机器油里的粘度，酸值性，清点等无要求,检测的洁净度范围在5-12级之间.
