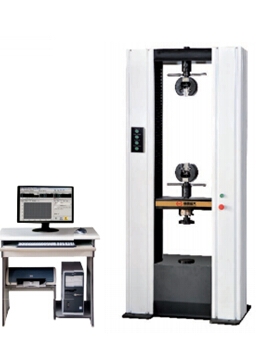

产品名称：电子试验机
产品型号：J4XG-WDW-50
所属类别：其他仪器仪表
发布时间：2016-08-25
已获点击：136

详细说明

电子试验机 型号:J4XG-WDW-50

库号：M347414

? 主机特点
? 高滚珠丝杠副使传动更加平稳整机刚性高，运行平稳；
? 超大的试验宽度，限度满足客户需求；
? 台湾交流伺服电机驱动，高，响应快；
? 高传感器，高，稳定性好。
? 中横梁采用四根导杆和石墨自润滑套导向，强壮的导向光杠增加设备的横向刚性，确保横梁线性运动。它能够使十字街头对齐，减少测量数据的差异，产生良好的整体；
? 控制器特点
? 力、变形的测量分辨率达到满量程的1/300000；
? AD采样频率可高达300Hz；
? 基于高端工控领域的SOC高端微处理器作为系统平台，集测量、控制于一体，功能更强大，性能更稳定；
? 采用力、变形、位移三闭环全数字控制，控制环之间自动切换，且平稳过渡。控制算法采用先进的神经元自适应PID控制算法，无需繁琐的PID参数设置，初学者也能轻松完成试验任务；
? 4路24bit A/D高精准数据采集通道配合先进的数字滤波技术，采集数据更加准确、稳定、可靠；
? 2路高速光电编码器（5MHz）信号采集通道，可选用更多输出光码信号的测量附件；
? 采用10M以太网做为数据接口，方便扩展各种测量附件
? 采用超大规模可编程数字集成电路设计，体积小，功耗低、发热少，工作特性更稳定可靠。
? 软件特点：
试验机软件为各种材料或行业测试提供简洁直观的操作界面、可用户编程的强大交互能力、完善的分析与功能以及内置大量的标准测试方法。即能够满足质量控制所需的简单、易用、高效的要求，又能够满足科研院所深入研究材料性能所需的个性化试验要求。
技术指标
型号 WDW-50
试验力 50kN
试验机级别 1级
试验力测量范围 1%～100%FS
试验力示值相对误差 ±1%以内
试验力分辨力 1/300000FS
横梁位移示值相对误差 ±1以内
位移分辨力 0.01mm
横梁速度调节范围 0.001～500 mm/min
横梁速度相对误差设定值的±1%以内
有效试验宽度 400mm
有效拉伸空间 700mm(标准机型，可按需求定制)
宽度 775mm
深度 660mm
高度 1740mm
电源 220V±10%；850W

配置名称配置型号或说明数量
主机落地式主机一台
交流伺服电机台湾东元一台
交流伺服驱动器台湾东元一台
滚珠丝杠台湾ABBA 一套
控制器 HST DTC-350 (基于高端SOC微处理器，全数字闭环电气系统) 一套
负荷传感器知名品牌一台
中文版试验软件 TestPilot_MAXTEST 一套
负荷传感器 50KN 一支
拉伸夹具 X204 一套
压缩夹具 YS204 一付
大变形引申计 DBX-10 选配
电子引伸计标距50mm；变形量10mm 选配
计算机联想主流配置一台
打印机 HPA4彩色喷墨打印机一台
