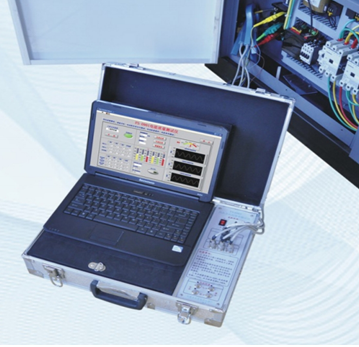

产品名称：电动机经济运行测试仪
产品型号：m264370
所属类别：其他仪器仪表
发布时间：2016-09-02
已获点击：135

详细说明

电动机经济运行测试仪（不含质检） 型号:m264370

库号：M264370

一．主要性能指标
1.基本测试项目
?三相交流电压Ua、Ub、Uc及电压均值U
?三相交流电流la、lb、lc及电流均值l
?电网频率F
?有功功率Pa、Pb、Pc及三相总有功功率P
?无功功率Qa、Qb、Qc及三相总无功功率Q
?视在功率Sa、Sb、Sc及三相总视在功率S
?功率因数cosφ1、cosφ2、cosφ3、cosφ4（cosφ4为三相平均功率因数）
?实时显示每相电压电流波形图以及放大单相
?实时显示矢量图，对各相位值及相位差进行分析。
?累计耗电量测量（累计时间间隔单位为分钟，累计总时间单位为小时）
?谐波分析：测量每相电压电流的基频、波形畸变率及各次谐波电平。
?数据存储：测量数据将自动以报表形式存储记录，可进行远程传送。
?可显示、设定当前时间。
?测量方式：单相、三相三线、三相四线（默认）
?显示方式：14寸液晶屏显示（笔记本电脑操作），整个页面可显示出全部数据。
?计算电动机经济运行11项参数及运行状况分析
?计算电动机工作特性7项参数及累计电量测量
?自动计算出就地补偿的电容量和补偿后的年节电量
?工作电源：现场测量时可不需220V电源
2．电动机经济运行测试项目
?仪器数据库中存储有Y、YR、J、J2、JR、JR2、JS、JS1、JS2、YX、YPZC、FX、FGX2、FO、JF03等80多种系列近万种电动机参数：型号、额定功率、额定电压、额定电流、额定效率、空载电流、空载功率、功率因数。如果数据库中没有对应的电动机型号，可通过数据库模块方便的进行添加、修改等操作。
?电动机经济运行实测项目：输入电压、输入电流、功率因数、输入功率、输出功率、无功经济当量、负载系数、综合效率；
?电动机运行参数计算：综合消耗功率、允许综合效率、额定综合效率；
?被测电动机运行状况分析：经济运行区、允许运行区、非经济运行区；
?若被测电动机工作在非经济运行区，则计算出就地补偿的电容量和补偿后的年节电量A（年运行时间默认为3000小时或按实际运行时间输入计算）；
3.量程范围
?电压：0-750V（量程用PT可扩大）
?电流0.5-600A（量程用CT可扩大）
?频率:50±10%
?视在功率：0.025-750kVA
?有功功率：0-750kW
?无功功率：0-750kVar
?功率因数：0-1.0
?负载率：0-120%
?效率：0-100%
?有功电能：0～任意值
?无功电能：0～任意值
?输入功率：0-750kW
3.量程范围
?电压：0-750V（量程用PT可扩大）
?电流0.5-600A（量程用CT可扩大）
?频率:50±10%
?视在功率：0.025-750kVA
?有功功率：0-750kW
?无功功率：0-750kVar
?功率因数：0-1.0
?负载率：0-120%
?效率：0-100%
?有功电能：0～任意值
?无功电能：0～任意值
?输入功率：0-750kW
4.测量
?电压0.5级±(标称值的0.5%+量程的0.001%)±1个字；
?电流0.5级±(标称值的0.5%+量程的0.001%)±1个字；
?功率1.0级±(标称值的1.0%+量程的0.001%)±1个字；
?功率因数误差＜0.004
?频率误差＜0.1Hz
?综合：1.0级±(标称值的1.0%+量程的0.001%)±1个字
5.使用条件
?环境温度0-40℃
?相对温度≯85%
?周围无大量腐蚀性气体
?工作电源:
内接（电压测试线）380V50Hz±1 0%
外接（电压测试线）220V50Hz±1 0%
