产品名称：便携式三相电能表检定装置
产品型号：HNXC-JYM-3B
所属类别：其他仪器仪表
发布时间：2016-09-20
已获点击：135

详细说明

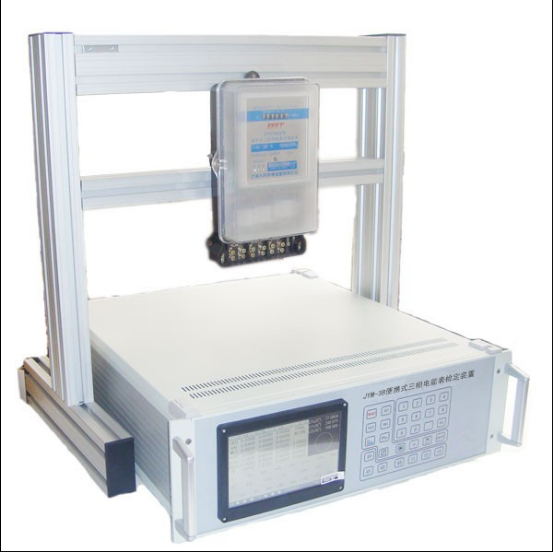

便携式三相电能表检定装置（0.1级）型号:HNXC-JYM-3B

库号：M398109

JYM-3B便携式三相电能表检定装置是我公司在原有电能表检定装置类产品基础上经过完善提高、彻底改进升级而推出的第三代全新便携式仪器，它完全采用嵌入式系统、CPLD和高A/D等技术而开发，标准表和标准源高度集成，全数字闭环，体积极小重量极轻，既可以当做高标准源使用，又可以当做电能表检定装置，可用来校验各种单（三）相机械式、电子式、多功能电能表及智能电能表，产品符合《JJG307-2012电子式电能表检定规程》,可广泛应用于电力公司计量中心、计量所、电力试验研究所、电气试验中心及各种计量试验、企业研发中心等机构。产品特点：
? 高标准表和标准源一体化设计，涵盖标准源所有功能，可以输出高纯正弦波电压、电流、相位、频率、功率、功率因数等电参量信号，内置高标准电能表，所有电参数都以此作为标准进行闭环信号输出；
?可检定各种单（三）相电子式、机械式电能表、多功能电能表、复费率电能表、各种电能量采集模块、用电采集终端等计量终端产品。
?可进行电能累计、走字试验、定黑标、起动、潜动试验等系列标准功能，可以用来校验没有脉冲输出的电能表或相关计量仪表。?可以任意设置或组合设置所需电压电流相位频率幅度值，及灵活选择各参数试验点、任意调节所设定幅值大小，并可输出2-51次高谐波，方便进行谐波试验。?仪器具有限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能，可以防止仪器因各种操作或异常情况导致的故障。
? 仪器可存储200组电能表试验数据，通过RS232接口及上微机管理软件可以与电脑方便连接，实现智能化操作。
技术指标
1.1.1 交流电压输出
调节细度：0.01%RG
分辨率：6位有效数字
准确度：优于±0.05%RG 稳定度：优于±0.01%RG/1min
失真度：优于 0.3% （非容性负载）
输出功率：额定每相 20VA
满负载调整率：小于±0.01%RG
输出范围：10V～500V
档位设置： 57.7V、100 V、220V、380V ，内部自动档位切换。
1.1.2 交流电流输出
调节细度：0.01%RG
准确度：优于±0.05%RG
分辨率：6位有效数字
稳定度：优于±0.01% RG /1min
失真度：优于 0.3% 输出功率：每相50A档额定输出40VA ，其他档位额定输出20VA。
满负载调整率：小于±0.01%RG
输出范围： 1mA～ 60A
档位设置： 0.2A、1A、5A、20A、 50A，自动档位切换
1.1.3 功率输出
准确度：优于 0.05%RG
稳定度：优于 0.01%/1min。
分辨率：6位有效数字（有功功率、无功功率、视在功率）
1.1.4 功率因数
调节范围：-1～0～+1；
分辨率：0.00001；准确度：0.0005。
1.1.5 相位
调节范围：0～359.99°
分辨率：0.001 °
准确度：±0.02°
1.1.6 频率
调节范围：45Hz～69Hz
分辨率：0.001Hz
1.1.7 谐波
可以准确输出 2～51 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1%，谐波含量显示分辨率4位有效数字。谐波相位（相对于基波）调节范围0-359.99°。
谐波次数电压谐波含有率（相对于基波）2-8 40%
9-15 30%
16-31 20%
32-51 5%
1.2 校验电表方面的技术指标
标准源输出功率脉冲常数：24000000×5/In
(注： In为标准源内电流档位值100、20、5、1、0.2)
标准源输出脉冲电平：5V电度表输入脉冲路数：1路
电度表输入脉冲电平：5V以内或无源
电度表误差显示范围：±0.000%--±99.99%
电度表误差显示分辨率：0.001%
电度表电表常数输入范围：6位有效数字，允许有小数。
电表校验的试验点包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。
电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、 0.5C。
电表校验圈数的设置范围是1-9999。
1.3 仪器作为标准源时提供的常用输出调节试验点
电压试验点：10%、20%、50%、80%、100%、110%、120%。电流试验点： 5%、10%、20%、30%、50%、70%、100%、120%。
相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。
三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围到125%。
三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。
UB、UC分别对UA的相位也可以分别调节。
频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、
1 Hz、0.1 Hz、0.01 Hz。
1.4 供电电源
单相AC 220V，50/60Hz。1.5 外部尺寸
500*600*178mm
1.6 重量
重量27Kg。
附件（产品实际配件以装箱清单为准）
电源线 1根
校表套线 1套
光电头 1个
输出脉冲线 1根
输入脉冲线 1根
保险管 3 个
通讯线 1 根
使用说明 1 份
检测 1 份
