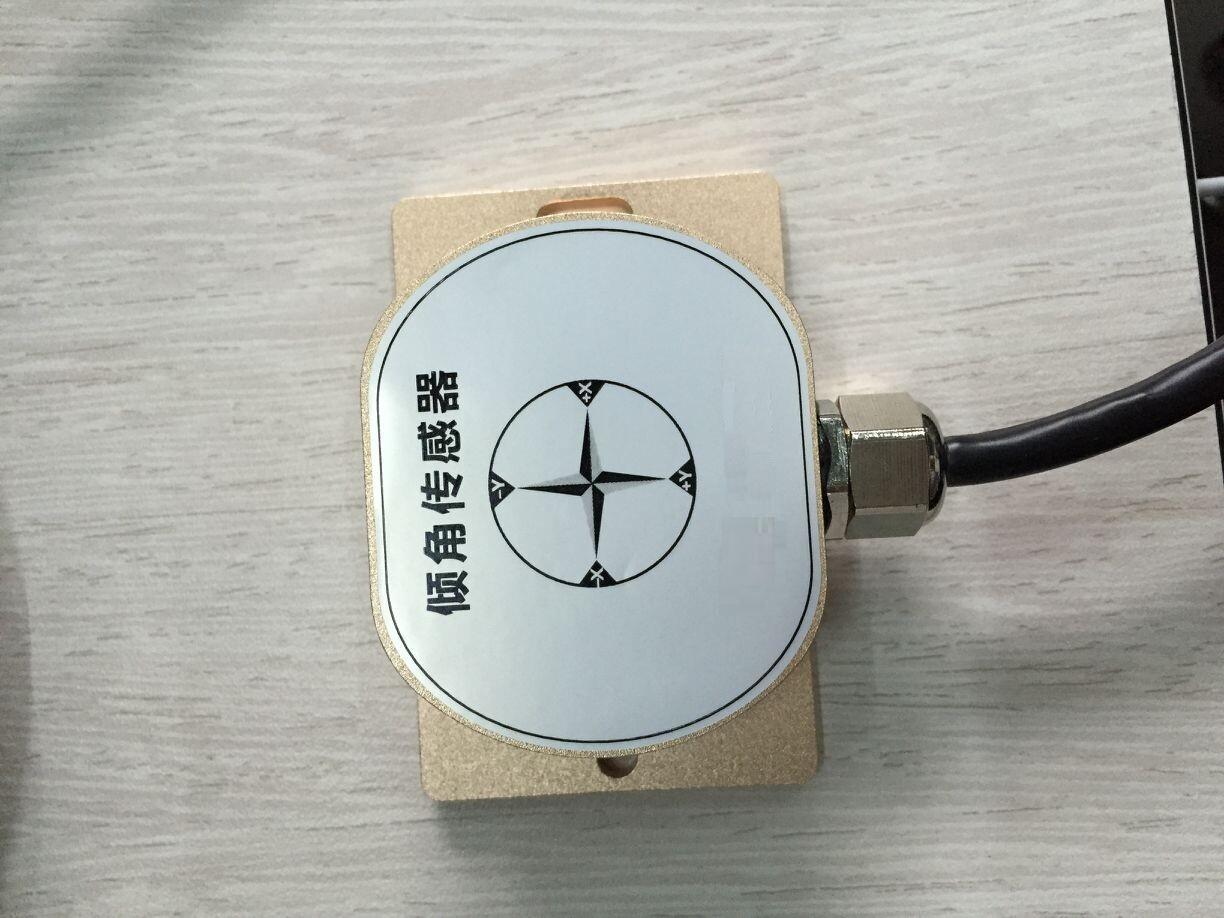

产品名称：单轴倾角传感器(数字补偿模拟输出系列）
产品型号：JK11/PM-TSI-90
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2017-01-05
已获点击：330

详细说明

单轴倾角传感器(数字补偿模拟输出系列） 型号:JK11/PM-TSI-90

库号：M401800

产品特点: u 宽电源输入独特的电源管理设计 u 标准电压、电流输出适用各种工业控制器 u 0-360°测量角度与输出线性对应关系 u 通过微处理器进行零位修正、线性补偿提高测试 u 工作温度范围-40℃到+80℃ u 全方位的安全保护设计坚固的金属外壳防护等级IP67
2.：技术指标:

电压输出
电流输出
订货型号
PM-TSⅠ-DV
PM-TSⅠ-DA
供电电压（V.DC）
18-30
输出
0～5 V
4～20mA
性能
测量范围(°)
单轴 :0-360°可选
零位输出
2.5V±0.1
12mA±0.05
分辨率
< 0.001°
零位短期稳定性(100h)
<0.01°
零位长期稳定性(1年)
<0.1°
零位重复性(°)
<0.01
满量程测试误差(室温)
注:所有产品均附带测试,误差以为准
±15° <0.01°
±30° <0.02°
±45° <0.05°
0-360° <0.2°
温度漂移(-20～+40℃)
<±0.1°
温度漂移(-40～+60℃)
<±0.3°
工作环境
工作温度(℃)
-45～+85

3.典型产品测试数据:
测试环境:
供电：+12Vdc
测试设备: 精密分度台、稳压电源、Agilent多功能数采(34970A)
测试方法：变送器固定于平台上，测试过程中产品不得移动。

以起重类设备常用量程（-20 - +90°）为例：

给定角度值
（°）
实测输出电流值
（mA）
根据实测电流值反算出角度值（°）
计算角度值与给定角度间的偏差σ
-20
3.978
-20
0
-10
5.425
-10.030
-0.030
0
6.878
-0.020
-0.020
10
8.331
9.990
-0.009
20
9.784
20.001
0.001
30
11.236
30.005
0.005
35
11.973
35.082
0.082
40
12.689
40.015
0.015
50
14.141
50.019
0.019
60
15.593
60.023
0.023
70
17.045
70.026
0.026
80
18.494
80.010
0.010
90
19.943
89.993
-0.006
★从计算结果来看，在-20～90°角度范围内，偏差点在35°时，误差是0.082°
