DDS合成函数/任意波信号发生器 型号:M335306

库号：M335306

产品详情：

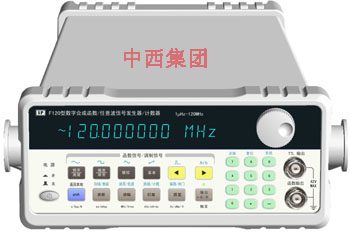

SPF120 型数字合成函数/任意波信号发生器/计数器是一台带有微处理器的数字合成信号发生器，同时具有 100MHz 的等频率计数器功能。本机采用现代直接数字合成技术设计制造，与一般传统信号源相比，具有高、多功能、高可靠性和其它一些独特的优点。

主要特点：
采用直接数字合成技术（DDS）。

能够输出小到1MV(50Ω)。
能输出27种标准或内部存储的固定的波形。
能提供8~16000点长度的任意波波形（配置了任意波模块）。
可以方便地通过键盘或旋钮输入数据。
12位明亮易读出的VFD显示。
可通过RS232接口完全程控，兼容SCPI指令。
带100MHz的频率计或计数器。
脉冲波占空比分辨率高达千分之一。
数字调频分辨率高、准确。
猝发模式具有相位连续调节功能。
频率扫描输出可任意设置起点、终点频率。
相位调节分辨率达0.1度。
调幅调制度1%~120%可任意设置。

产品主要技术指标：
输出频率
1μHz ～ 120MHz （正弦波）
1μHz ～ 40MHz （方波，TTL）
1μHz～100kHz （其余波形）
输出幅度
1mVp-p～10Vp-p (50Ω负载) 2mVp-p～20Vp-p(高阻) (f ≤40MHz)
0.1mVp-p～3 Vp-p (50Ω负载) 0.2mVp-p～6 Vp-p (高阻) (f >40MHz)
输出波形
正弦波、方波、脉冲波、三角波、锯齿波、 TTL 脉冲波、点频、
扫频、调频、调幅、脉冲串、 FSK 、 PSK 猝发等波形,多种调制
AM 、 FM 、 ASK 、 FSK 、 PSK （机内预存 32 种波形）
正弦波失真
≤ 0.1% (f:20Hz~100kHz)
任意波波形长度
8~16000
波形幅度分辨率
12bits
采样速率
300Msa/s
正弦波谐波抑制
≤-50dBc （f ≤ 5MHz） ≤-45dBc （f ≤ 10MHz）
≤-40dBc （f ≤ 20MHz） ≤-35dBc （f ≤ 40MHz）
≤-30dBc （f > 40MHz）
方波升降时间
≤ 15ns
脉冲波占空比
0.1%～99.9% （频率≤10kHz）
1%~99% (10kHz~100kHz)
频率分辨率
1μHz
频率
≤±5×10-6
幅度高分辨率
2μVp-p (高阻) ,1μVp-p (50Ω)
幅度误差（）
≤± 1%+0.2mV (频率1kHz正弦波)
输出平坦度
幅度 ≤ 2Vpp: ±3% ( f ≤ 5 MHz) ±10% ( f ≤ 40 MHz)
幅度 >2Vpp: ±5% ( f ≤ 5 MHz) ±10% ( f ≤ 20 MHz)
±20% ( f ≤ 40 MHz)
±1 dBm (40 MHz < f ≤120 MHz)
偏移范围
± 10 V ( f ≤ 40 MHz)
偏移高分辨率
2μVp-p(高阻) ,1μVp-p (50Ω)
偏移误差（）
≤± (5%+10mV）信号幅度≤2Vp-p(高阻)
≤± (5%+20mV）信号幅度>2Vp-p (高阻)
调幅调制度 AM
1%～120%
1%～80% （f > 40MHz，载波幅度>2Vp-p（高阻））
相位调节范围（PSK）
0.0～360.0°
相位调节分辨率 (PSK)
0.1°
任意波插件（选用件）
频率范围
1μHz～100kHz
输出波形长度
8～16000 点
幅度分辨率
10bits
双路插件（选用件）
频率范围
1μHz～20kHz
输出幅度
2mVp-p～20Vp-p
失真度
≤ 1%（输出幅度2Vp-p，f=1kHz）
输出阻抗
600Ω±5%
方波前后沿
< 10μs
A/B正弦信号相位差范围
0.0～360.0度
A/B正弦信号相位误差
-0.5度～+0.5度（频率< 2kHz）
输出波形
正弦波、方波、三角波、正锯齿波
计数器
测频范围
1Hz～100MHz
计数容量
≤ 4.29 × 109
时基
标称频率
10MHz
稳定度
优于 ± 1 × 10-6
显示
12 位 VFD 荧光显示
其它
可存储/调用 10 组输出状态。带RS232接口，可选配GPIB、USB接口
外形尺寸
255mm×370mm×100mm
重量
3.5kg
