产品名称：数字合成扫频仪
产品型号：M316740
产品价格：2
所属类别：其他仪器仪表
发布时间：2018-05-31
产品产地：中国
已获点击：202

详细说明

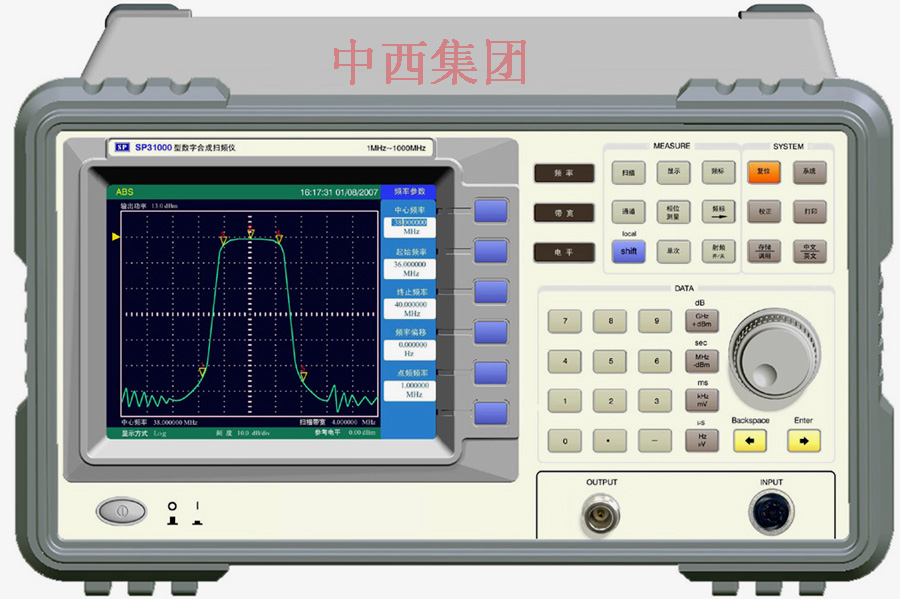

数字合成扫频仪 型号:M316740

库号：M316747

产品详情：
SP31000型数字合成扫频仪是高、宽频带的扫频仪，仪器应用了微机处理和锁相技术，使频率范围从1MHz~1024MHz能的分辨到100Hz，它不仅是一台高的扫频源，同时是一台高的标准信号发生器。被广泛地应用于高频和超高频领域中，对雷达系统、通讯基站、电台、广播电视收发系统、有线传输系统、院校科研设备等进行分析测量，对网络、器件的测量提供了方便。
产品特点：
采用数字锁相环技术（PLL），输出频率、分辨率高
信号输出幅度范围+13dBm~-67dBm,电平平坦度±1.0dB
可直接显示光标位置的频率值、幅度值
6.4"TFT彩色液晶屏，视觉舒适，清晰度高
中文/英文菜单，操作方便
在扫频范围内可同时设置和显示五个光标
整机配置RS232接口，VGA接口。可选配GPIB接口、USB接口、打印口
采用嵌入式实时操作系统
工作状态存储、调用
波形曲线的存储、调用、分析
标记峰值自动搜寻
具有参考线的搜寻、设置和比较功能
具有-3dB带宽和Q值的测量

产品主要技术指标
频率范围
1MHz～1024MHz
分辨率
100Hz
频率误差
≤±5×10-6
频率稳定度
优于±1×10-6
谐波失真
≥-25dBc （其中400MHz~600MHz≥-20dBc）
输出电平特性
输出电平范围：-67dBm~+13dBm
电平误差：≤±1.0dBm （≥-40dBm f≥10MHz）
电平平坦度：≤±1.0dBm （≥-40dBm）
源电压驻波比：≤1.5
射频关断信号优于-80dB
幅度单位：mVrms，uVrms，dBm
输出阻抗：50Ω
扫描特性
扫描时间：自动/人工设置人工设置时间范围250毫秒~10秒任意设置
扫描模式：连续/单次
触发方式：内部/外部
外部触发脉冲电平：TTL外部触发脉冲频率：≤3Hz
检波探头
频率范围：1MHz~1024MHz
动态范围：60dB
特性阻抗：50Ω
大电平：+16dBm
大安全电压：±25VDC，+20dBm
显示屏
6.4”TFT彩色LCD屏
外形尺寸
340mm×190mm×360mm
重量
6kg
