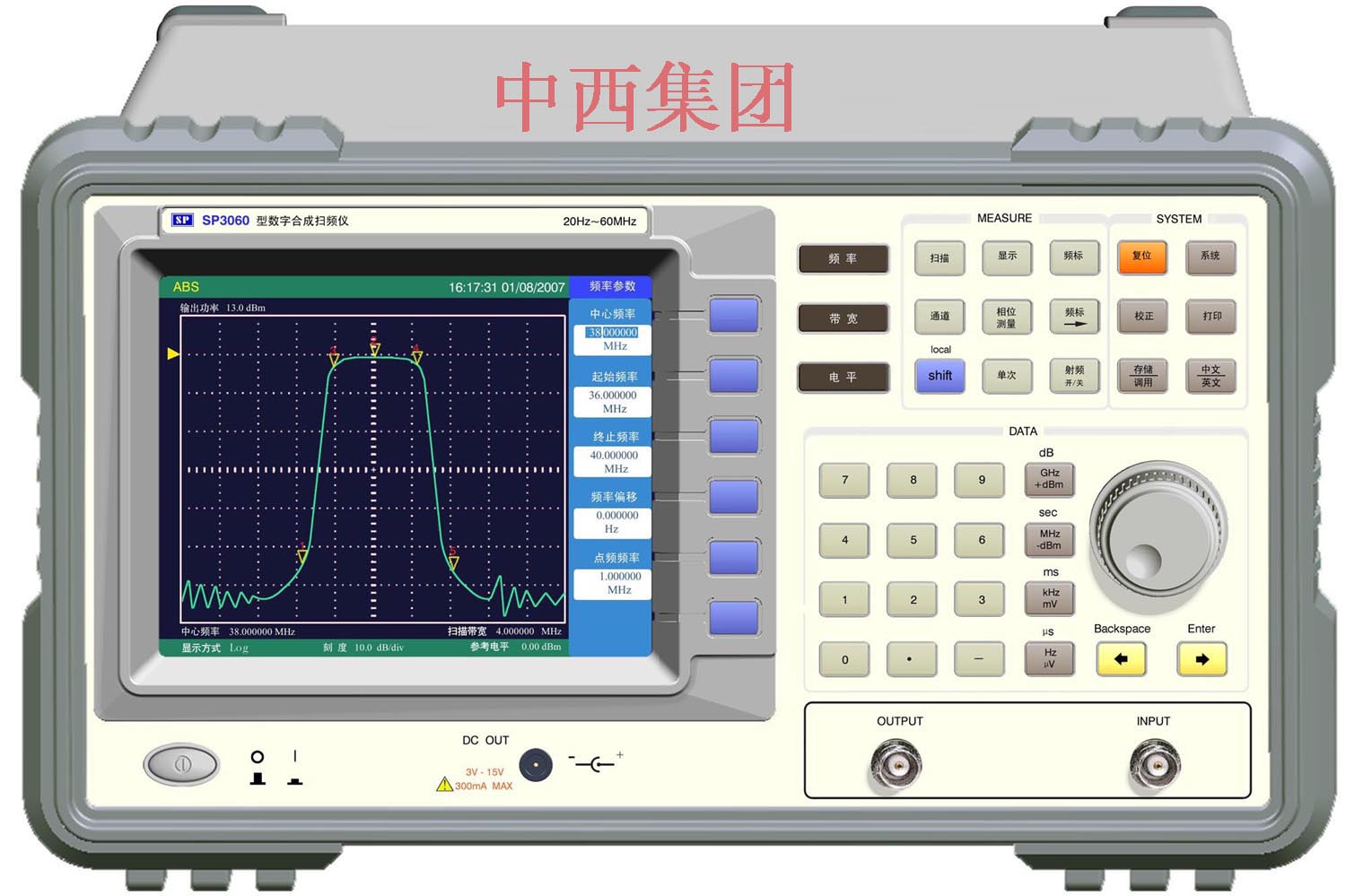

产品名称：数字合成扫频仪
产品型号：M316745
产品价格：2
所属类别：其他仪器仪表
发布时间：2017-06-21
产品产地：中国
已获点击：200

详细说明

数字合成扫频仪 型号:M316745

库号：M316745

产品详情：
特点：
1、扫频信号源采用直接数字合成技术，微处理器控制，嵌入式操作系统
2、内置检波器，无需检波探头可完成20Hz~120M范围内任意一频率段的幅频、相频特性的测量
3、外置检波器用外置检波探头可完成1MHz~520MHz范围内任意一频率数的幅频特性的测量
4、扫描方式可任意设置，如线性、对数、幅度值
5、 6.4”TFT彩色液晶屏，视觉舒适，清晰度高
6、中文/英文菜单，操作方便
7、在扫频范围内可同时设置和显示五个光标
8、整机配置RS232接口、VGA（外接显示器）接口
9、可选配USB接口、打印口
10、波形存储、波形分析
11、峰值搜寻，值、值搜寻功能
12、参考线搜寻，参考峰，参考谷值搜寻功能
13、-3dB带宽的测量
14、Q值测量功能
主要技术指标：
频率范围
20Hz～60MHz/120MHz/160MHz/320MHz/520MHz

频率
＜±1ppm
频率分辨率
1μHz
扫描宽度
20Hz～60MHz/120MHz/160MHz/320MHz/520MHz或点频（零扫宽）
输出电平
+13dBm～ -87dBm （f≤60MHz）
+10dBm～ -87dBm (f≤120MHz)
0dBm～ -87dBm (f≤520MHz)
输出阻抗
50Ω/75Ω
输出电平分辨率
0.1dBm
电平平坦度
±0.5dB（射频校准之后）
相位噪声
<-120dBc/Hz （偏离载频20kHz）
对数刻度Log: 0.1dB/格～10dB/格
线性刻度Line: 1mV～5V
幅度分辨率
0.1dB
扫描时间
自动、手动（50ms～10s）
自由游标
5个，频率任意设置
显示范围
80dB
动态范围
70dB
输入阻抗
50Ω/75Ω/1MΩ可选（内检波）
检波探头
频率范围 1MHz～520MHz
动态范围 60dB
特性了阻抗 50Ω
相位测量功能
相位测量范围：-180°～+180°
相位误差≤±1°
接口
标配RS232、VGA接口，可选配USB、打印口
外形尺寸
344mm×200mm×385mm （W×H×D）
重量
6kg
