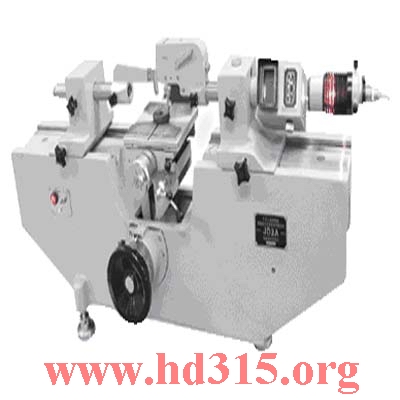

产品名称：投影卧式光学计
产品型号：FB06-JD2A
产品价格：2
所属类别：其他仪器仪表
发布时间：2017-06-22
产品产地：中国
已获点击：210

详细说明

投影卧式光学计 型号:FB06-JD2A

库号：M176756

产品特点
1、采用腊屏新技术，附加读数放大镜、视场亮度匀称，象面清晰；
2、仪器高，测量数据稳定可靠；
3、底座采用长期时效处理的优质铸铁，刚性好。
产品用途
投影卧式光学计是精密光学机械长度的计量仪器。它是利用标准量块与被测件相比较的方法来测量被测件外形微差尺寸，同时利用仪器所带的内测装置进行内尺寸的比较测量，是工厂计量室、检定站、制造工具、量具或加工精密零件的车间所常用的光学计量仪器。
技术参数
1、仪器的测量范围（mm）：
外尺寸：0～500
内尺寸：13.5～300
使用大测钩：26.5～200
使用小测钩：　13.5～26.5
2、投影卧式光学计的主要规格：
分划板分划值：0.001mm
测量压力（N）：　2±0.2
零位调节范围　：±0.01mm
投影卧式光学计管外径配合尺寸：φ28h6
测量轴柱与测帽内径配合的外径尺寸：φ6g6
3、外尺寸测量时仪器准确度：　0.25μm
4、外尺寸测量时的示值稳定性：0.1μm
内尺寸测量时的示值稳定性：　0.5μm
5、测帽内径配合尺寸：φ6D
6、尾座与投影卧式光学计管配合的孔径：φ28D
7、工作台活动范围：
工作台垂直行程（mm）：＞100
工作台横向移动范围（mm）：＞25
工作台测微鼓分度值：0.01mm
工作台荷重（KG）：　＞10
8、尾管微动各程范围：：＞1.5mm
9、仪器外形尺寸（mm）：　1000×370×620
10、仪器重量（kg）：　80
（附件包括标配件和选购件，具体内容详见装箱清单）
