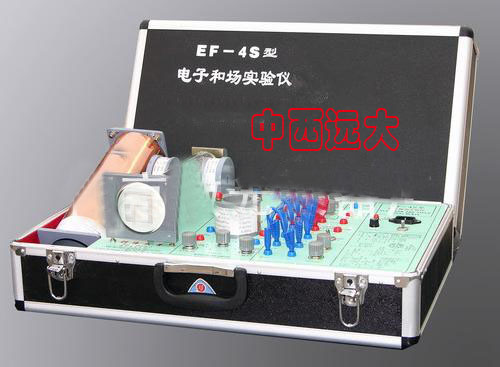

电子和场实验仪 型号:NJ17-EF-4S
库号:M345458
主要技术参数及特点:
示波管(8SJ45J或改进型)
聚焦电压:280~380V加速电压:950~1300V
灯丝电压AC3.8~7.5V偏转电压:-50~+50V
Y轴电偏转灵敏度>
0.7mm/V
X轴磁偏转灵敏度>0.3mm/mA
理想二极管:
灯丝电压:AC2.8~7.5V板压:0~200V
电源:AC220V±5%
50Hz
消耗功率:50W
外形尺寸:600×375×205(185)mm总重量:10.5kg
做地球磁场实验托架另配(我厂可供)
实验内容:
实验一、电偏转┄电子束+横向电场。
实验二、电聚焦┄电子束+纵向电场。
实验三、磁偏转┄电子束+横向磁场。
实验四、螺旋运动、磁聚焦┄电子束+纵向磁场。
实验五、理想二极管的伏安特性。
实验六、钨的逸出功测定。
实验七、磁控条件
研究磁控管工作原理,测定电子荷质比。
