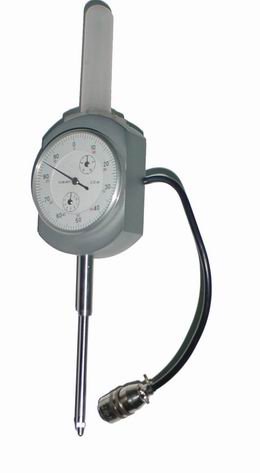

百分表式电阻应变位移传感器（机电百分表）） 型号:KE56-WDB30B

库号：M374213

百分表式电阻应变位移传感器（机电百分表 · 概述与用途
该产品在常用的机械百分表内部装置一套电测元件，能将机械位移转换成电量输出，这样它能作机械百分表使用（机测），同时又起传感作用（电测）。机测、电测数据相互对比校核，并能单独应用，不影响各自工作性能。它即实现了机械百分表的遥测，并为多点位移测量的数据自动采集创造了条件，大减轻操作工作人员的劳动强度，提高了工作效率。
该产品高、体积小、使用方便，它可广泛应用于土木建筑、水利水电、铁道桥梁、航天航空、造船工业、矿山以及机械工程等建设和教学、科研测试之用。

· 结构原理
测杆与机测的齿轮相连，又与电测元件悬臂连接，当测杆有位移时，测杆通过弹簧使悬臂梁簧片上的应变片电阻值发生变化，产生应变输出。(见图一）

WDB型规格:
规格
量程全量程输出电测综合误差系数
WDB－10 0-10mm 1000uε ≤±2uε
WDB－30 0-30mm 3000uε ≤±6uε
WDB－50 0-50mm 5000uε ≤±10uε
WBD 0-30mm 半桥（A）、全桥（B）
WBD 0-50mm 半桥（A）、全桥（B）

技术指标:
1机测（国家标准）
2 分辨系数 1uε：0.01mm
3 机电量转换系数 100uε/1mm
4 零点温度飘（F.S） <0.05%/℃
5 时间飘移 8h/F.S <0.5%
6 绝缘电阻 >500MΩ
7 工作温度 -5℃--45℃
9 相对湿度 <90%
10 桥路电阻 120Ω
11 供桥电压 5V
12 接桥方式半桥、全桥
13 仪器灵敏系数
