产品名称：函数信号发生器型号:HZ30-SG1651A
产品型号：HZ30-SG1651A
产品价格：1
所属类别：其他仪器仪表
发布时间：2017-07-31
产品产地：中国
已获点击：229

详细说明

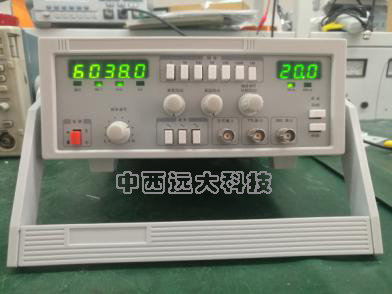

函数信号发生器 型号:~~HZ30-SG1651A~~

库号：M405603

本仪器是一台具有高度稳定性、多功能等特点的函数信号发生器。外型设计典雅坚固，操作方便。能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。TTL可与主信号作同步输出。还具有VCF输入控制功能。频率计可作内部频率显示，也可外测1Hz~20.0MHz的信号频率，峰峰值实时显示。
性能特点：
1、频率范围：0.06Hz～6MHz分七档
2、波形：正弦波、三角波、方波、正向或负向脉冲波、正向或负向锯齿波
3、正弦波失真度：10Hz～100KHz<1%
4、频率响应：0.1Hz～100KHz≤±0.5dB 100KHz～6MHz≤±1dB
5、 TTL输出：①上升沿、下降沿：≤1us ②低电平：≤0.4V③高电平：≥3.5V
6、输出阻抗：50Ω±10%,
7、输出幅度指示：三位LED数码显示
8、幅度衰减：0dB、10dB、40dB、60dB
9、直流偏置：0 ～±10V，连续可调
10、对称度调节范围：90:10 ~ 10:90
11、VCF功能：输入电压：-5V~ 0V，压控比：1000:1，输入信号：DC~1KHz
12、另有一路正弦波固定输出：频率，50Hz（工频）; 失真≤1%
13、频率计功能：1Hz～20.0MHz ,输入阻抗：不少于1MΩ/10pF，灵敏度：150mVrms，测量误差：不大于3×10-5±1个字
14、选配功能： A、标频输出10MHz（频率可定制）
B、功率输出：>4W
C、CMOS功能
15、配件明细：
□ 电源线（可配国标/欧标）一根
□ CD-ROM一张（内含使用说明书）
□ 信号测试线一根；鳄鱼夹测试线一根
□ 备用保险丝一个
16、面板说明：前面板
后面板

功能说明表：
序号面板标志名称作用
1 电源电源开关按下开关，电源接通，电源指示灯发亮。
2 波形波形选择（1）输出波形选择。
（2）与13、19配合可得到正、负向锯齿波和脉冲波。
3 频率频率选择开关频率选择开关与"9"配合选择工作频率。
外测频率时选择闸门时间。
4 HZ 频率单位指示频率单位，灯亮有效。
5 KHZ 频率单位指示频率单位，灯亮有效。
6 闸门闸门显示此灯闪烁，说明频率计正在工作。
7 溢出频率溢出显示当频率超过5个LED所显示范围时灯亮。
8 频率LED 所有内部产生频率或外测时的频率均由此5个LED显示
9 频率调节频率调节与“3”配合选择工作频率。
10 直流/拉出直流偏置
调节旋钮拉出此旋钮可设定任何波形的直流工作点，顺时针方向为正，逆时针方向为负，将此旋钮推进则直流电位为零。
11 压控输入压控信号输入外接电压控制频率输入端
12 TTL输出 TTL输出输出波形为TTL脉冲，可作同步信号
13 幅度调节
反相/拉出斜波倒置开关
幅度调节旋钮（1）与"19"配合使用，拉出时波形反向
（2）调节输出幅度大小。
14 50Ω 输出信号输出主信号波形由此输出，阻抗为50Ω
15 衰减输出衰减按下按键可产生-20dB/-40dB衰减
16 V mVp-p 电压LED 当电压输出端负载阴抗为50Ω时，输出电压峰一峰值为显示值的0.5倍，若负载（RL）变化时，则输出电压峰一峰值=[RL/（50+RL）]×显示值
17 外测
-20dB 外接输入
衰减20dB （1）频率计内测和外测频率（按下）信号选择
（2）外测频率信号衰减选择，按下时信号衰减20dB
序号面板标志名称作用
18 外测输入计数器外信号
输入端外测频率时，信号由此输入
19 50Hz输出 50Hz固定信号
输出 50Hz固定频率正弦波由此输出（选购件）
20 AC 220V 电源插座 50Hz 220V 交流电源由此输入
21 FUSE：0.5A 电源保险丝盒安装电源保险丝
22 标频输出
10MHz 标频输出 10MHz标频信号由此输出（选购件）
