产品名称：残余应力检测仪液显显示新款型号:BT57-ZS21B
产品型号：BT57-ZS21B
产品价格：1
所属类别：其他仪器仪表
发布时间：2017-09-11
产品产地：中国
已获点击：272

详细说明

残余应力检测仪液显显示新款 型号:BT57-ZS21B

库号：M392430

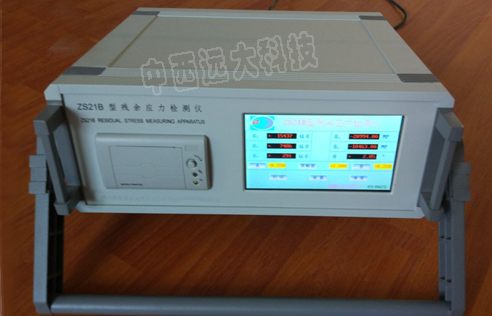

BT57-ZS21B型残余应力检测仪

一、主要性能特点
BT57-ZS21B型检测仪主要是用盲孔法进行各种材料和结构的残余应力分析和研究，还能在静力强度研究中测量结构及材料任意点变形的应力分析仪器。如果配用相应的传感器，也可以测量力，压力，扭矩，位移和温度等物理量。
二、主要技术指标与技术参数
1. 应变测量范围：0~±30000με。
2. 分辨率：1με/字。
3. 适用应变片阻值：120Ω±0.5。
4. 供桥电压：直流2.0V，交流纹波小于0.1mv。
5. 基本误差限：<= ±(测量值0.1%+2)。
6. 稳定性：检测仪在预热30分钟后
a) 零点漂移：<= ±2με。
b) 读数值变化：<= ±(测量值0.1%+3)/h。
c) 温度变化：温度对零点漂移的变化<=±1με/℃。
温度对读数值的变化<=+0.02%F.S/℃。
7. 电阻平衡范围：>=0.5%(应变片灵敏度系数为2.00，使用120Ω应变片)。
8. 显示方式：256色真彩液晶屏。
9. 可以根据被测工件的材料随意设置相应的释放参数，其有效设置位数为：一位符号位，四位数字位。出厂时释放系数A=-0.25,B=-0.72。
10. 测量点数：单点测。
11. 本仪器采用触摸屏进行按键操作，稳定、准确并提高了设备的使用寿命。
12. 本仪器配有一台微型智能打印机。可打印出本仪器的型号，三个方向的应变值及计算后的应力δ1, δ2，角度θ和A,B急灵敏度系数等参数。
13. 本仪器配有一个RS232接口，购买相应的软件可以将该仪器采集的数据在PC机内进行分析处理。工作环境：
a) 温度：-20~40℃。
b) 相对湿度：42%~92%。
附图：

打孔装置图片及技术参数

盲孔法测量残余应力，对于盲孔的要求是非常高的，既要保证对中准确度，还要严格控制打孔的深度和应对不同曲面的要求，因此使用普通手枪钻直接钻孔是无法保证钻孔的，将导致测量结果的严重错误。同时还要求钻孔装置结构简单，便于现场携带，方便的固定于工件上面。针对此种情况，我公司研发出BN-ZK1型高钻孔装置，实现了对不同平面、曲面及直角缝隙等复杂测试环境的使用要求，极大的方便了新老客户，机械示意图如下图
1、显微镜 2、套筒 3、X、Y方向调整螺母 4、支架高度调整螺母
5、自动吸附装置 6、被测量应变花 7、万向节 8、钻杆 9、钻头
1、钻孔：＜0.02mm
2、打孔深度：0.5～5mm
3、钻孔垂直度：≤0.01mm
4、微调范围：2mm
5、固定方式：自动吸附和粘贴式。
6、显微镜放大倍数：160倍
设备报价（含税含运费）
序号名称数量单位价格（元）
