产品名称：电接点压力计/压力表型号:PT01-YXC100-150 库号：M342423
产品型号：PT01-YXC100-150
产品价格：1
所属类别：其他仪器仪表
发布时间：2017-09-20
产品产地：中国
已获点击：351

详细说明

电接点压力计/压力表（中西器材） 型号:PT01-YXC100-150

库号：M342423

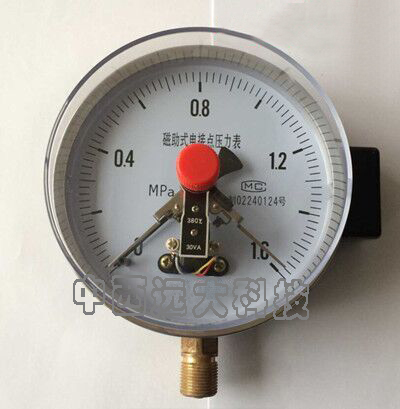

图片仅供参考，请以实物为准
PT01-YXC100-150磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常，磁助电接点压力表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。
为能适应被测对象的各异和需求，磁助电接点压力表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种型号的产品。
结构原理
仪表由测量系统、指示装置、（普通型）装置、外壳、调节装置及接线盒等组成。当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
磁助电接点装置的电接触信号针上，装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。
电器原理
以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。控制过程如下：在压力到达（或开机时低与）下，电接点压力表的活动触点（电源共公端）与下限触头接通，继电器J1动作并自锁，其常开触头闭合驱动J3，电动机得电运转。当压力到达上，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。如此往复，达到自动控制的目的。
电气参数
触头功率
工作电压
工作电流
控制形式
30VA（阻性负载）
220V D.C或380V A.C
1A
上下限、双上限、双下限

注：当电流为1A时，工作电压应低于40V

产品质保：质保一年
