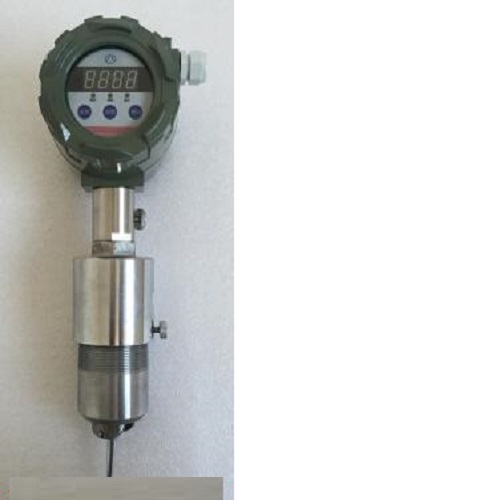

产品名称：数码机械通球指示器型号:D397373库号：D397373
产品型号：D397373
所属类别：其他仪器仪表
发布时间：2024-01-16
已获点击：109

详细说明

数码机械式通球指示器是用于油、气、水等输送管线清管时，清管器通过与否的地面判定仪器。具有指示直观、性能稳定、使用方便等诸多优点，为用户提供了加满意的服务。

一、产品组成

数码机械式通球指示器是由：远传显示机构TZ（LED具有加热功能、记录通过时间、存储记忆99次、远传、及传感机构、连接导线、加长杆（若需要，一般埋地管线用）组成。由机械式传动器、触发机构、检测电路，触发电路，CPU等组成，远传开关电路、显示电路、复位电路构成。

二、使用特点

产品工作时，当清管器通过时，显示清管器通过的时间和记录的次数并远传一个开关信号供清管流程控制了解清管器的运行情况，显示机构同时存储记忆通过次数及时间，记忆次数：99次。

三、适用范

1.适用温度-40~85℃。

2.适于所有材质的输送管道。

3.电源： 4节5号电池供电（本仪表未提供外接电源接口）。

4.远传控制信号（白线为公共端，红线为常闭，黑线为常开）。

5.控制接点容量：不大于3A。

6.远传控制信号作用时间：3。

四、通过指示仪使用方法

(一)、安装（见图1指示器机械传动结构）

1、示位置记号。先将设备摆放于将要焊接的位置，注意将转至摆动方向平行于管道方向。示基座记号，将来焊接时基座时位置要参考此示位置放置。

2、松开紧固螺钉，方别拆表头与接体。拧固定杠杆系统10的四个螺钉，抽出挺杆

系统；取止动垫圈8；用扳手卸丝堵2（所有拆的部件都要放置好）。

3、焊接基座：此基座材质为316L,焊接操作参考说明书后一页（基座焊接），注意1、基座缺口方向要平行与管道方向加安装1示记号共同确定基座焊接位置。2、注意焊接进度、不要让基座变形。3、焊接结束后注意内坡口圆滑，不要太妨碍在内部平行于管道摆动。

4、待冷却后，尽快将原部件安装（防止时间长基座变形）。“接旋（11）转到挺杆（12）刚刚露出，与表面一平”。表头部如果不安装妥善放置，安防尘帽。

（二）、监测模式启动

在安装好5号电池后，仪表开始运行，显示当前时间，进入清管器监测状态。（注：仪表为在没有任何显示的情况，即进入监测状态）

（三）、功能说明

本仪表提供3个按键：按键、调整按键和确认按键，操作3个功能：查询功能、清零功能、调时功能。

1、查询功能：按键，首先查询指示灯点亮，选中查询功能，按确认键，数码管会显示仪表已存储的通过次数，按确认键，可查询后一次清管器通过的时间（如果仪表无记录，数码管则无显示），通过按调整键，向选则要查询那次通过的时间，如果要退出查询功能，可连续按调整键，使显示的次数为零，即可退出查询功能，此时，可通过按键，其他功能，或退出进入监控状态。也可直接等待3秒后自动进入监控状态。

2、清除功能：仪表自动记录每次通过的时间，大可记录99次，过99次，仪表自动清零。为保证记录，查询，进行手动清零是很有必要的。按键，选中清除功能，按确认键，数码管显示00后自动退出，内部记录已部清除。

3、调时功能：如果知道或想看看时间是否准确，按键，选中调时功能，按确认键后，进入调时，此时，小时数字闪亮，可通过调整按键调整小时（只增，递增到24回零），如果小时显示正确，也可按确认键跳到钟调整，此时钟数字闪亮，按调整键调整钟（只增，递增到60回零），按确认键退出调时，同时仪表自动存储设定时间。

不管在何种功能，过3秒，没有按键，仪表自动退出所有功能，进入清管器监测状态。

五、指示器机械传动基本结构：

基本结构（见附图），指示器主要由机械主体及显示机构（钟控头或牌指示、数码显示等，可根据用户需要成电、光、音等信号源及远传功能）组成。

图1指示器机械传动结构

1. 可双向转动。

2.丝堵参照准丝堵改制，满足带压安装的条件。

3.基座 20#钢制成，外侧是ZG2″外螺纹。

4.O型密封圈 12×1.9橡胶I—3。

5.挺杆清管器推动时，它向运动。

6.O型密封圈 46×3.5橡胶I—3。

7.压缩弹簧使挺杆自动复位。

8.止动垫圈使丝堵定位，保证的安装位置。

9.增长螺柱挺杆将运动传递给杠杆系统。

10.杠杆系统将缩回运动转变成升运动。

11.接体是运动机构的背后帽并连接钟控头。

12.挺杆拧在杠杆系统的架，传递出升运动。

13.紧固螺钉。

14.联结体。

机械传动结构拆卸

⑴ 取表头

⑵ 拧接体11；

⑶ 拧固定杠杆系统10的四个螺钉，抽出挺杆系统；

⑷ 取止动垫圈8；

⑸ 用扳手卸丝堵2；
