产品名称：数字电路实验箱型号:ZY640-D28932库号：D28932
产品型号：ZY640-D28932
所属类别：其他仪器仪表
发布时间：2024-02-21
已获点击：142

详细说明

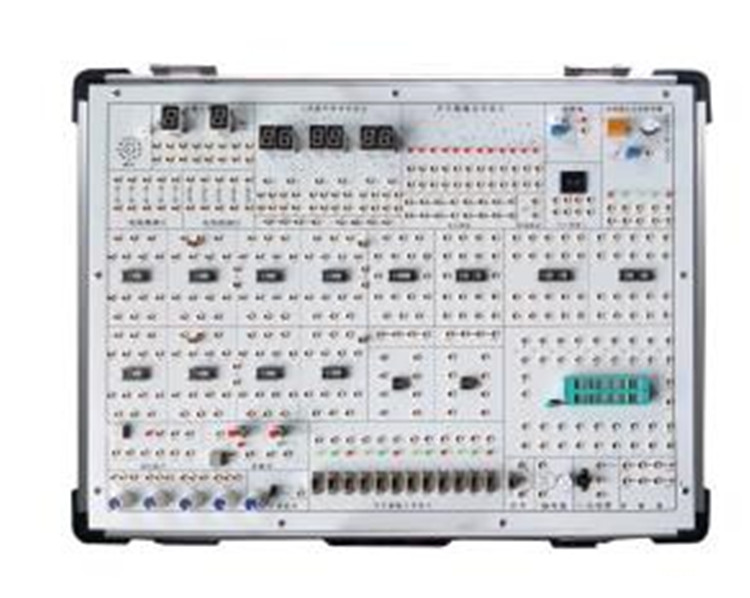

数字电路实验箱

实验箱由铝木合金箱体、开关电源、常用信号源和实验电路区组成。其中实验电路区采用开放模式，可根据需求灵活配置实验电路，以满足不同层次学生的教学实验要求。

一、主要组成

1.1直流稳压电源 DC：±12V/1.，DC：5V/2A，其中+5V电源有过压保护、欠压保护和短路报和自动关断功能，确保实验电路元件和人身安。

1.2 直流稳压连续可调输出:DC:1.5～9V。

1.3 常用信号源

1）提供二组正负单脉冲发生电路，带电平指示。

2）1HZ～10KHZ2档连续可调时钟电路，1HZ～100HZ和100HZ～10KHZ。

3）固定脉冲9路输出,别是1HZ、2HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ，其中1HZ带指示灯显示。

4）12路开关量输入显示电路，输入端带保护功能。

5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。

6）6位七段LED共阳数码显示器，自带BCD码译码电路；

7）2位数码管，可装共阳或共阴数码管，都设计有限流电阻以保护数码管。

8）2组BCD码拨盘开关输出电路，输出端带保护功能。

9）由555时基电路组成的音响输出控制电路，并带有蜂鸣器和喇叭输出设备。

1.4 测试

1）提供三状态数字逻辑测试电路，并有声光提示。

2) 设计有导线测试座一组，可测量实验导线的通断。

1.5 实验电路区：电路板设计，和实验信号源完隔离，防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如：

1）配置开放式实验区，含2只IC8、8只IC14、1只IC16(可以再扩展3只）、1只IC18、1只IC20、1只IC40锁紧插座（兼容IC18-IC40等)。

2）提供10MHZ晶振、8Ω喇叭、蜂鸣器、T135光电开关和1×2开关各1个,多圈电位器100、4.7K、10K、100K各1个。

3) 还设有多个高锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。

4) 1个扩展模块电路接入区：尺寸各为155×100mm，可选配固定线路实验模块。学生可以进行创新性练习，以提高学生的思维能力和动手能力。

1.6 配虚拟实验软件，可所有实验例程。

1.7实验用基础集成电路：74L00、74L02、74L04等22片。

1.8实验线路的连接

部信号引出插孔采用Φ2自锁紧式涂金插孔，氧化，美观漂亮。实验导线有两种别为Φ0.5的单股铜芯线（与面包板兼容）和Φ2自锁紧可叠插导线。

1.9 机箱：坚固型铝合金框架，厚实的 AB 塑料包角，参考外形尺寸 480×360×148mm。
