产品名称：气流粉碎机主机型号:TQW-100 库号：D22164
产品型号：TQW-100
产品价格：97500.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-07-22
产品产地：北京
已获点击：95

详细说明

气流粉碎机主机 型号:TQW-100

库号：D22164

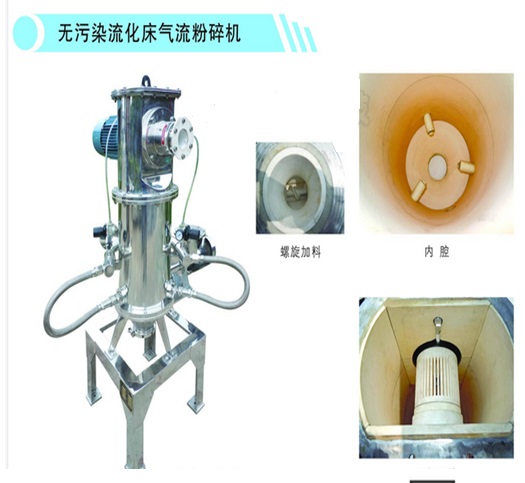

TQW-100型气流粉碎机
该机为粉碎装备，其创新的设计、技术、制造精良，是微粉碎典型机种之，内衬、分级轮和喷嘴均为工程陶瓷制作。
一、主要结构：
本机主要由：1、上机身；2、分级系统；3、气配圈；4、粉碎系统；5、压力显示系统；6、进料系统；7、出料系统和机座组成。
二、工作原理：
粉碎原理是运用航天技术中的流体力学，设计成若干支音速喷嘴，分别组装在粉碎区圆周机身上。当经处理后的纯净压缩空气经喷嘴加速后、喷射过程中载上加料系统加入机内的待粉碎物料，直射对面同一原理喷射过来的物料。形成多支喷嘴（或称）喷向同一焦点冲击，而使物料受剪切、撞击、摩擦而粉碎。
粉碎后的物料被上升气流送至分级区，依靠高速旋转的分级轮，经离心力分级合格的粉料，经过分级轮随气流送入旋流器（又称气固分离器）收集，微量极细粉随气流前进，进入捕集器（又称除尘器），气体排空、粉体滤。
三、特点：
1、粉碎模式是物料和物料正面打击、冲击力利用率高。
2、具有的陶瓷分级轮。经过变频调速，可以任意调节粒径的需求范围，达到各种材料所需求的粒径分布范围。因此出的产品粒径分布范围窄。
3、适用于硬度7级以脆性物料的微粉碎。
4、粉碎过程主要是物料的相互碰撞，很少对粉碎区内壁的碰撞，故磨损极小。内衬部由工程陶瓷做成，产品不受污染。
5、该机结构较简单、操作较方便。机器除陶瓷部分外，部由SUS304不锈钢制造。（再经抛光或亚光处理）
四、适用范围：
适用于高新陶瓷材料、锂电池正、负极材料、三基色荧光粉、LED等发光材料、电子材料、复印粉、精细化工材料等微粉体行业。组成自动化线，实现机电一体化，无尘粉体细加工。
五、技术参数:
规格型号 TQW－100
压缩空气压力（Mpa） 0.8－1.2
压缩空气耗量（M3/min） 1.6
进料粒度（目） 60～325
出料粒径（μm） D50＜5
能力（kg/h） 3～10
主要功率(kw) 22
分级轮功率(kw) 0.55
