磁流变应用综合控制器
STM32H7,470MHz,ARM微控制器,BGA225封装,2MB,FLASH
功能
适用于BH系列磁流变阻尼器的控制器

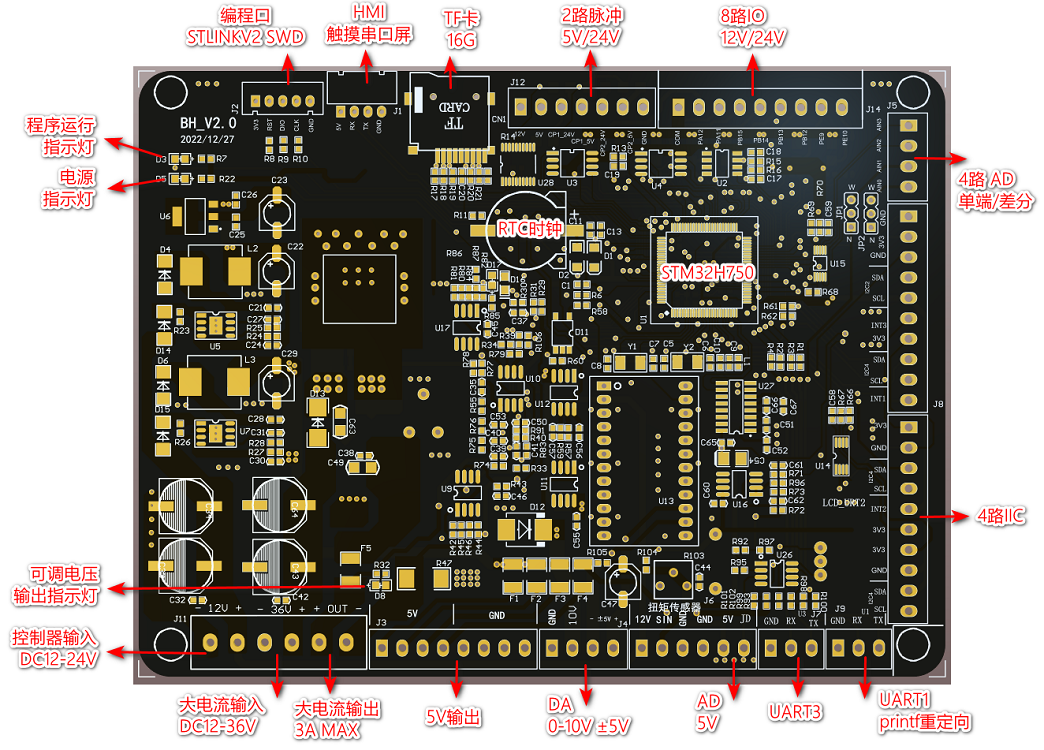

该控制器可实时调整电流输出,控制BH系列磁流变阻尼器的阻尼力大小,该控制器附带多种外设口,是一块多功能嵌入式开发板使用STM32H750作为主控芯片,高达480MHz主频,1MB RAM 128KB片内Flash 16/32MB,片外FLASH,可选配触摸屏,做丰富的显示输出展示
序号 功能名称 描述
1 可控大电流输出 1通道,0-3A,36V MAX
2 输出闭环采样电路 可软件实现恒流(CC)控制
3 5V输出 4通道,500mA
4 UART串口 3通道
5 I2C 3通道
6 AD转换
模式1:5通道单端(0-5V)
模式2:1通道单端(0-5V),2通道差分(-5 - +5V)
7 DA转换
通道1:0-10V
通道2:-5 - +5V
8 IO输入 8通道
9 脉冲输入 2通道
10 RTC 实时时钟

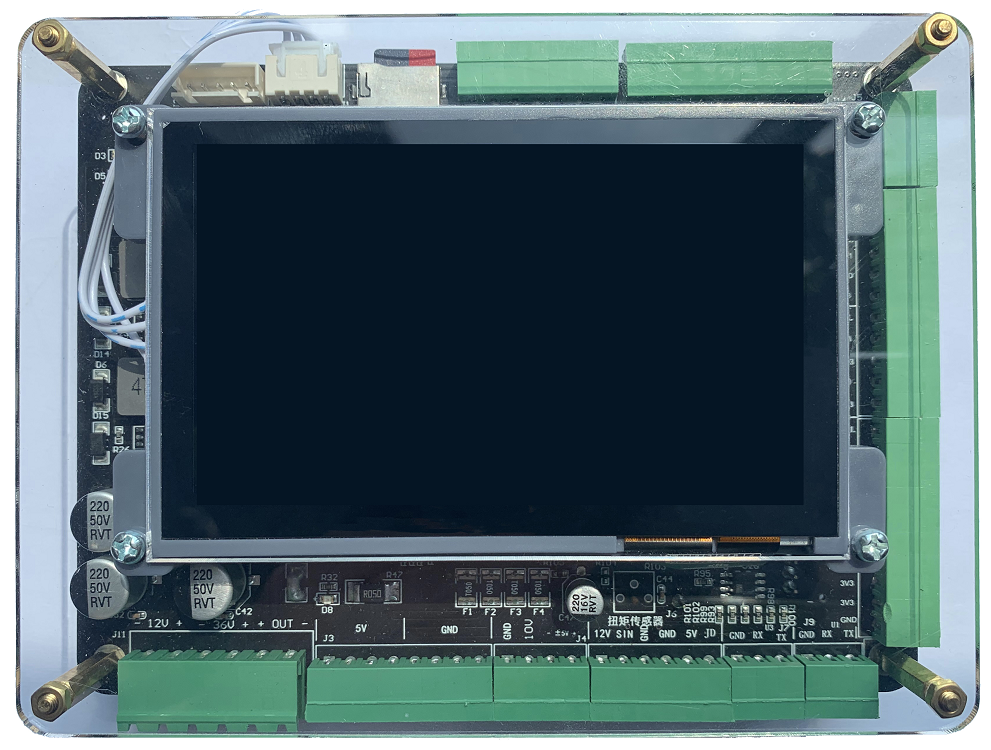

11 触摸屏 IPS 4.3寸高清串口屏交互(选配)
清单
名称 型号 数量
控制器 BHV2.0 1
HMI触屏(选配) DC80480AM043_1011_0C 1
编程线 STLINKV2 SWD 1
串口线 CH340 TTL转USB 1
