产品名称：变压器绕组温控器型号：BWR-04YJ/TH 库号：D208614
产品型号：BWR-04YJ/TH
产品价格：7060.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-08-01
产品产地：北京
已获点击：117

详细说明

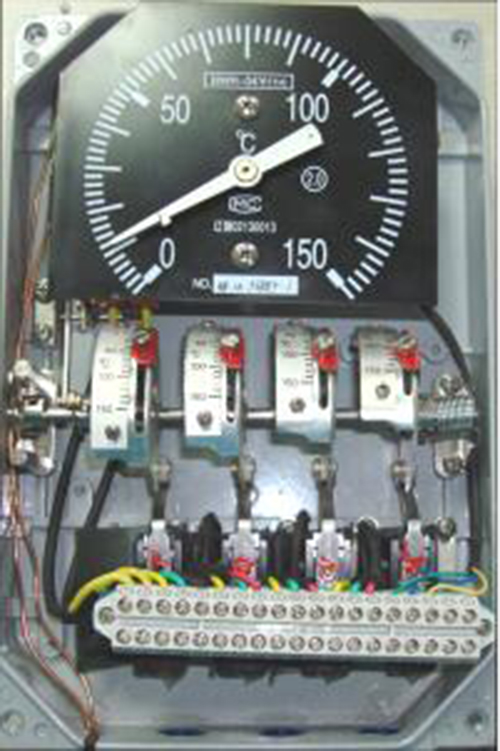

变压器绕组温控器 型号：BWR-04YJ/TH

库号：D208614

2 用途
BWR-04Y（TH）变压器绕组温控器是变压器的仪表。该仪表采用附加温升的原理而设计，它是在油面温控器的基础上，加装电热元件，配备变流器、温度显示仪构成，同步显示变压器线圈温度。温控器内装有四个控制开关，可根据需要分别用于信号报，冷却器控制和事故跳闸等。
3 工作原理
BWR-04Y（TH）变压器绕组温控器，主要由弹性元件、传感导管、感温部件、电热元件、电位器、变流器和数显仪组成。
变压器绕组温控器的温包插在变压器油箱顶层的油孔内（如图1所示），当变压器负荷为零时，绕组温控器的读数为变压器油的温度。当变压器带上负荷后，通过变压器电流互感器取出的与负荷成正比的电流，经变流器调整后流经嵌装在波纹管内的电热元件（原理见图2）。电热元件产生的热量，使弹性元件的位移量增大。因此在变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。绕组温控器指示的温度是变压器顶层油温与线圈对油的温升之和，反映了被测变压器温度。
1、电流互感器
2、感温部件
3、毛细管
4、变流器
5、电热元件
