18101382572库号:D11601

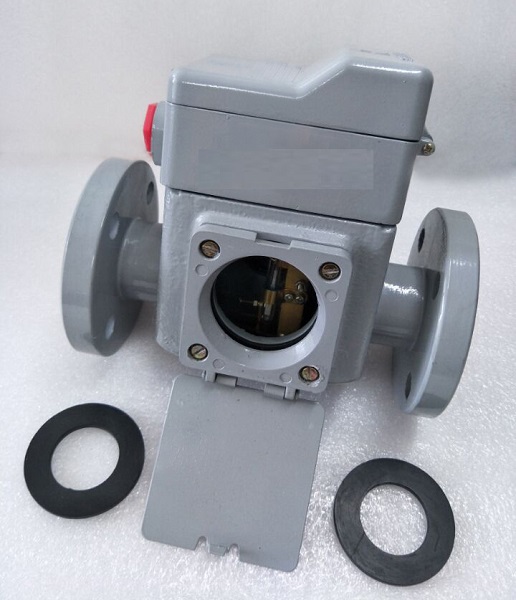

瓦斯继电器QJ13-80A-TH
QJ 系列气体继电器(以简称继电器),是油浸式变压器所用的一种保护装置,由于变压器内部故障而使油分解产生气体或造成油流涌动时,使继电器的接点动作,接通的控制回路,并及时发出信号或自动切除变压器。
二、工作原理
变压器正常工作时,继电器内是充满变压器油的。如变压器在运行中出现轻微故障,因变压器油分解而产生的气体将聚集在继电器容器的上部,迫使继电器浮子降,当浮子降至某一限定位置时,磁铁使信号接点接通,发出报信号。若变压器漏而使油面降低,同样发出报信号。
如果变压器内部发生严重故障,将会出现油的涌浪,在管路内产生油流
参考图片,以实物为主
约32KG
