产品简介:

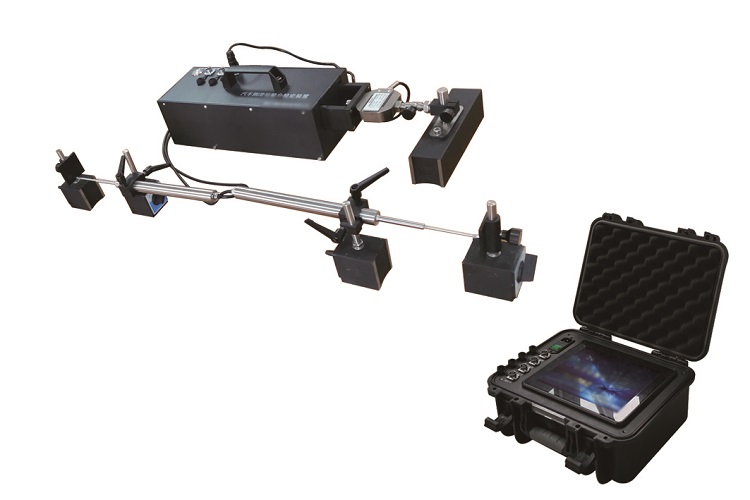

ZC-QCJ型汽车侧滑检验台检定装置适用于单滑板侧滑试验台和双滑板式侧滑试验台的检定和检查,本检定装置由主控制器、信号处理单元、位移控制机构以及固定组件构成。检测过程中检定装置经 PLC 控制器驱动位移机构,按检定要求输出标准的推进速率和推进位移量,通过与侧滑检验台的对比方式,实现对侧滑检验台的力值、位移等主要技术指标的检定。
技术参数:
◆位移量:测量范围(0~40)mm,MPE:±0.03mm。
◆力值:测量范围(0~200)N,MPE:±0.5%,分辨力:0.1N。
◆时间:测量范围(0~1000)ms,分辨力:0.1ms。
◆外形尺寸:控制箱 3×284mm×168mm
执行机构 150mm×180mm×500mm。
环境条件:
◆环境温度:温度为(-10~50)℃
◆相对湿度:不大于 85%
◆大气压力:大气压力 86-106KPa
◆存储温度:(-10~60)℃
功能特点:
◆可实现对汽车侧滑检验台的静态检测、动态检测以及同步性检测。
◆可根据动、静态检测要求,设定推进速率 mm/s 和位移量参数 mm。
◆动态检测时,可设备位移控制机构到达位移量,保持一定时间后自动复位。
◆检定装置采用高压力传感器,实时显示当前力值。
◆界面操控采用 9.7 英寸触摸屏,操作简便、直观。
◆检测中可同时推进位移量和推力值,提高检测效率。
◆检定台采用磁吸固定,安装便利,携带方便,吸附力大于 100kg。
◆整机配置一位移执行机构和两位移传感器。
◆整机可实现对试验台的同步检测。
