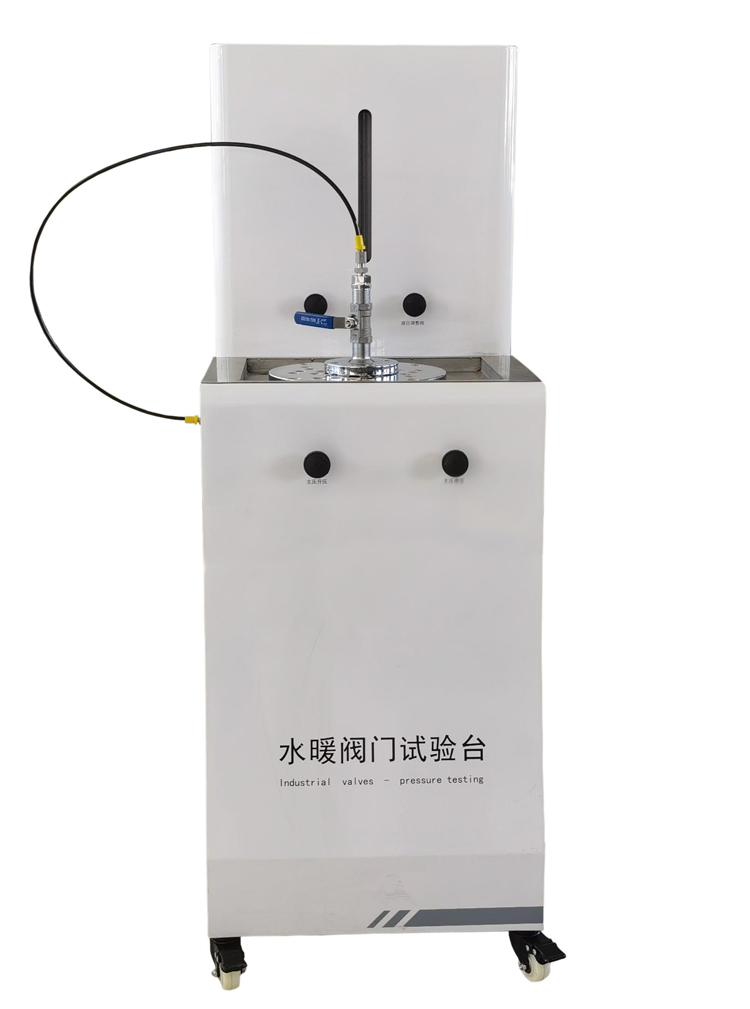

通用阀门试验机 型号:FM-B-1
库号:D53258
一、用途及适用范围
FM-B型阀门检测设备适用于法兰盘型阀门及内螺纹型阀门
对如内容的测试:
a. 壳体试验;
b. 密封试验;
c. 上密封试验:该设备适用试验介质: 水。
二、结构
该检测设备主要由:
1.操作台;2.渗漏量测试柜;3.法兰夹具;测试辅具等组成。
此设备与管材耐压设备配使用
a. 操作台:
根据标准中规定,在试验过程中不应使阀门受到可能影响试验结果的外力。因此本试验台采用立式安装被试件。被试件两端口分别密封,没有影响测试结果的外力,安装方便,便于操作。
b. 测试柜:
测试柜主要用于渗漏量的显示。读数明显直观。
三、配置和参数
1路配置,阀门口径DN10-DN100;
试验夹具:法兰盘型10-100,内螺纹型1/2〞—4〞;
压力范围:0-6MPa;
渗透量:0-10ml;
小分度值:0.1ml;
压力输入:管材耐压试验机分路压力
符合标准:GB/T13927
