产品名称：光电式坐标仪标定器型号:LN2001-B-II-1 库号：D149389
产品型号：LN2001-B-II-1
产品价格：6690.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-08-15
产品产地：北京
已获点击：105

详细说明

光电式坐标仪标定器(垂线、引张线、双管标检验标定器) 型号:LN2001-B-II-1

库号：D149389

一、概述
LN2001-B-Ⅱ型垂线、引张线、双管标检验标定器，满足DL/T5158－2003《混凝土坝安监测技术阿规范》及SL60－94《土石坝安监测技术规范》的要求，是用来对LN2000系列光电式遥测坐标仪进行标定的仪器，也可用于其他坐标仪的标定。其结构简单、体积小巧、使用方便，可作为垂线、引张线、双管标坐标仪的标定校准装置。
二、仪器构造和工作原理
⒈主要构造：底座、螺轴、夹线板、导向板、导向杆、拉杆、后盖、转轮等（如图示）

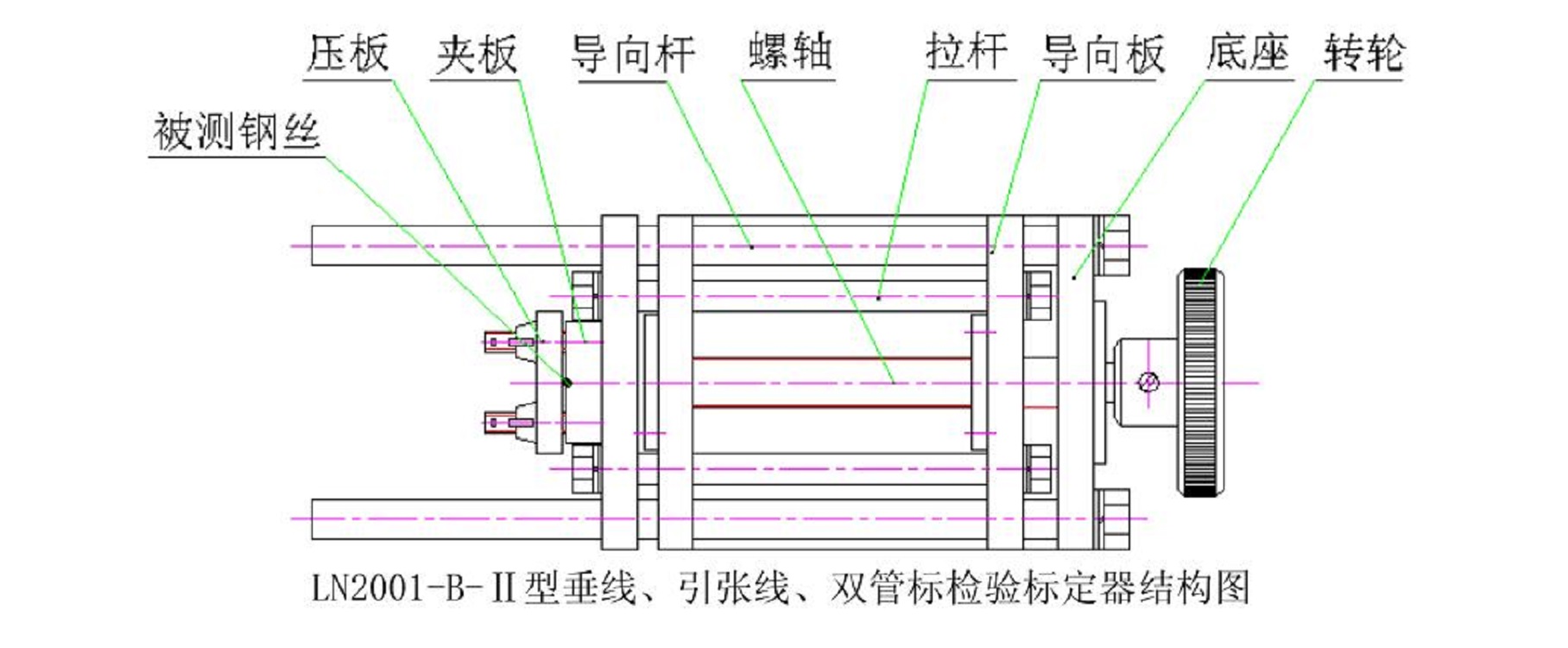

LN2001-B-Ⅱ型垂线、引张线、双管标检验标定器结构图

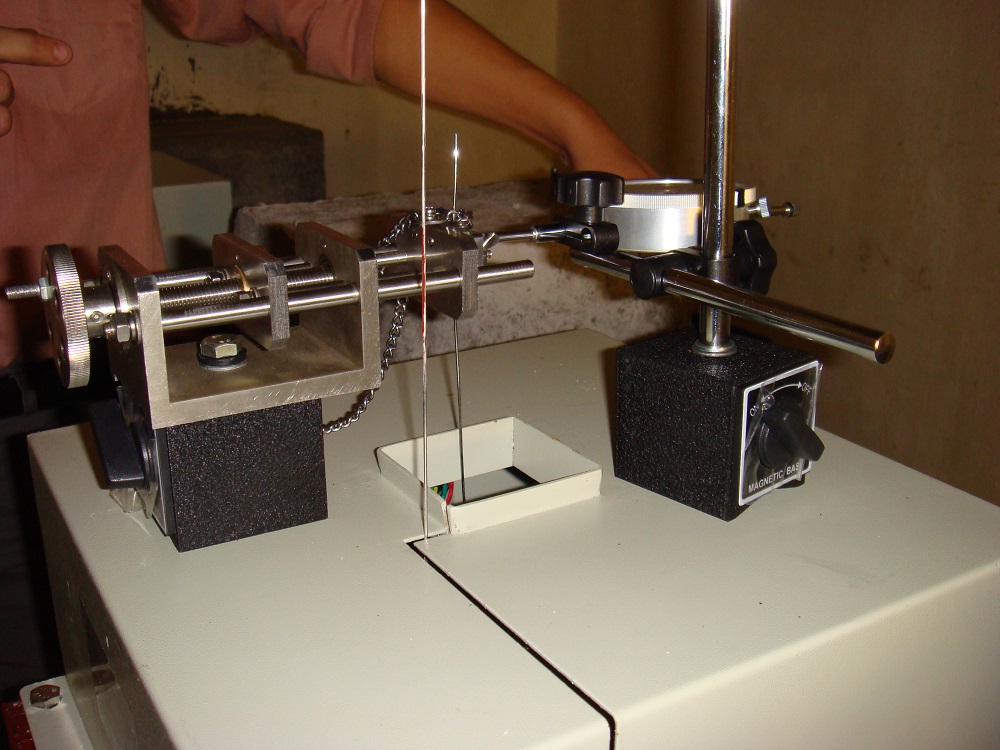

⒉工作原理：当转动转轮时螺轴同步转动，带动导向板与拉杆组成可移动框架，随螺轴一起移动。框架前端夹线板固定被测线体；(夹)板上开有（略小于）线体直径的沟槽以便压紧线体；在（压）板上和底座间带有铁链以免夹线板松动时掉入沟内。（仪器配有的）百分表用于控制移动的位移（量），对LN2000系列光电式遥测坐标仪的测值进行标定。（好像上不能衔接）
三、主要技术指标
量程：0～50mm ：0.01mm
