产品名称：交流电桥实验仪型号:JLD-II 库号：D405353
产品型号：JLD-II
产品价格：4210
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-08-29
产品产地：北京
已获点击：85

详细说明

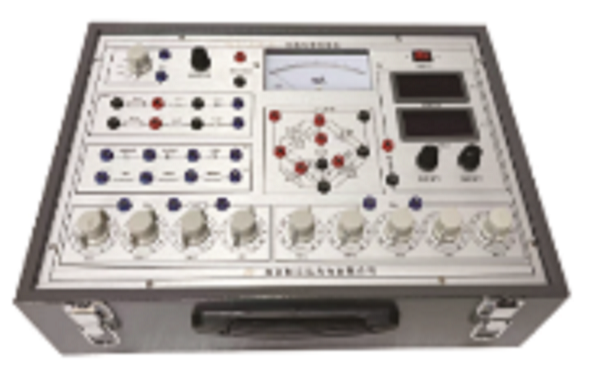

交流电桥实验仪 型号:JLD-II

库号：D405353

JLD-II 本仪器采用开放式设计，由信号源、电阻箱、电感箱、电容箱、交流指零仪、实验导线等组成。通过与示波器结合可让学生了解RC串联、RL串联的稳态特性，RLC串联、RLC并联的稳态特性以及RL电路和RLC串联电路的暂态特性。本仪器面板上还备有交流电桥电路的插孔，可用于自行搭建各种交流电桥，并用于测量未知电容和电感的实验。
技术参数:
1、信号源频率范围：正弦波800Hz～1.2kHz；频率计工作范围：0～9999.9Hz，五位数显，分辨率0.1Hz，幅度调节0～10Vp-p，三位数字显示；
2、交流指零仪：高灵敏度1×10-8A/格（1KHz），带过载保护电路；
3、Ra：由1、10、100、1k、10k、100k、1MΩ七个电阻组成，0.2%；
4、Rb：由一个10×1000、10×100、10×10、10×1、10×0.1Ω电阻箱组成，0.2%；
5、Rn：由一个10×1000、10×100、10×10、10×1Ω电阻箱组成，0.2%；
6、标准电容：0.001μF、0.01μF、0.1μF，1%；
7、标准电感：1mH、10mH、100mH，1%；
8、电阻箱采用360度可旋转波段开关；
9、频率及幅度调节采用进口多圈电位器。
实验内容:
1、了解交流桥路的特点和调节平衡的方法；
2、交流电桥的平衡条件及电容、电感、电阻的测量。
重量约10kg
