产品名称：绝缘电阻表检定装置型号:JJZ5-1T 库号：D380549
产品型号：JJZ5-1T
产品价格：20000.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-09-10
产品产地：北京
已获点击：78

详细说明

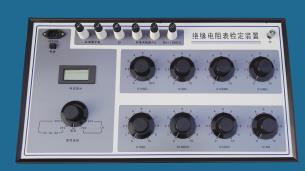

绝缘电阻表检定装置（电阻、电压检定一体。100~1000G，高电压5000V） 型号:JJZ5-1T

库号：D380549

简介
绝缘电阻表检定装置是依据JJG1005—2005《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用条件中的相关内容设计制造的设备，用于检定电子式绝缘电阻表的示值误差、跌落电压（Ud）,短路电流（Id）。与恒速器（CY3型）配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的设备。
二、主要指标
本绝缘电阻表检定装置主要用来检定额定电压≤5000V的各类绝缘电阻表，也可在绝缘电阻表、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测高8000V的直流电压。
本检定装置的主要性能如下：
㈠标准数字表
1、测量范围：
电压为自动量程分两档：0～2000V
1000～5000V
2、基本误差：
直流电压U ≤1000V： ±（0.4%读数+0.1%满度)
＞1000V： ±（0.5%读数+0.5%满度)
峰值电压
（Uf） ≤1000V： ±（1%读数+0.5%满度)
＞1000V： ±（0.5%读数+0.5%满度)
3、数字表的响应时间约25秒。
㈡标准电阻器
1、标准电阻器由一串900G的固定电阻和九个电阻盘组成即： 100GΩ+2×200GΩ+400GΩ+9×104MΩ+
10×（103+102+10+1+0.1+0.01+0.001+0.0001）MΩ，阻值范围：0～1001111.1110 MΩ，小步进100Ω，高耐压5kV。
2、各十进盘的等级指数和高使用电压或电流
十进盘阻值 ×10000
MΩ及
固定电阻 ×1000
MΩ ×100 MΩ ×10
MΩ ×1
MΩ ×0.1
MΩ ×10
kΩ ×1
kΩ ×0.1
kΩ
等级指数 5 2 1 0.5 0.2
高使用
电压、电流 5kV 2.5kV 1.5kV 500V 8 mA 20 mA 50 mA
3、残余电阻值小于1Ω，变差不大于0.1Ω。
4、环境参考条件：20+2-3 ℃，相对湿度：50%±10%.
5、标称使用环境:温度23±5℃，相对湿度：25%～60%。
6．线路对外壳的绝缘电阻：≥1×1011Ω。
7．线路对外壳的绝缘强度应能承受50Hz正弦波电压8kV一分钟试验。
8、电源电压: AC220V 50HZ。
9、外形尺寸：530mm×250mm×170mm。
10、重量：约10kg。
