产品名称：恒转速源型号:SHZ-E 库号：D131328
产品型号：SHZ-E
所属类别：实验室设备
发布时间：2024-09-19
已获点击：72

详细说明

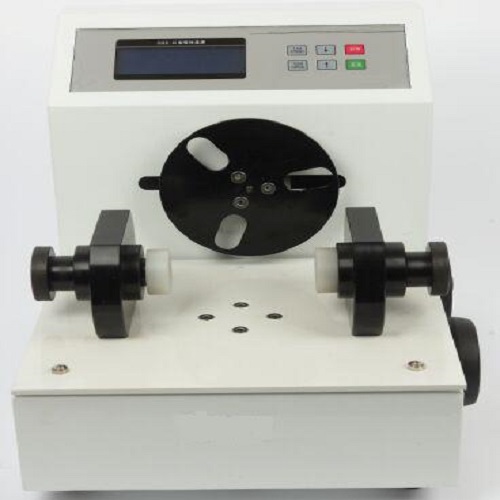

恒转速源ZJ75/SHZ-E恒转速源ZJ75/SHZ-E

HZ-E型恒转速源（以简称HZ－E）是根据JJG622－97《缘电阻表检定规程》和JJG366－2004《接地电阻仪检定规程》的技术要求而设计生产的产品，系我厂原有HZ-D型恒转速源的改进型，显示方式直观，效果突出，重量轻，满足各种正轴和偏轴型手摇式兆欧表和接地电阻表的检定需求。本仪器综合多种恒转速源之特点，结合用户意见，采用步进电机驱动，启

动转速为120转和150转两档,设计大转速250转/，可通过转速控制开关任意设定，且转速不随负载变化而波动。轻触开关和同轴平衡装置，使控制系统与工作连成一体，操作简便，性能。

2 主要技术指

转速范： 100 ～ 250转／

定速点： 120转／，150转／

精度： ±1转

使用电压： 220V±22V ，50Hz±5 Hz

功耗： 100W

外型尺寸（mm）： 385 ×305 ×95

重量： 10kg

3 工作原理单片机和晶振来产生与电机转速相匹配的PWM信号，启动键和调速键合成多功能键，共同完成启动转速和步进调速功能。由单片机产生的PWM信号经驱动电路放大后，直接推动步进电机，由步进电机来驱动电机。步进电机的转速只由PWM的频率来决定，而与供电电压无关，因此，它的转速不会随负载的变化而改变。

4.2检查仪器外观完好，各旋钮运动平滑。

4.3仪器安装在水平台面，电源开关置于关的状态，连接好电源线。

4.4将被检表放在工作台，反复旋转（7），使被检表摇把与电机轴调至同轴，再将被检表摇把插入（5），通过（4）锁紧。

4.5开启电源开关，按动相应启动键，电机在120转／或150转／状态开始启动，别按动转速调整加速键“ ”和减速键“ ”，在100～250转/内任意调节，被检表开始工作。

4.6 结束检定时，按动“启停”键，电机停转，关闭电源。

4.7别调节（9），可使仪器别做前、后、左、右四个方向的倾斜5°试验

5 注意事项

在使用中电机若失步，及时按“启停”键，重新调整兆欧表固定位置后再启动，即可正常工作。在检定特殊规格的兆欧表、接地电阻表时，应使被检表处于开路状态，再启动仪器。
