继电器综合参数测试仪 型号:HB-JDQ(420V) 库号:D333285
  • 产品名称:继电器综合参数测试仪 型号:HB-JDQ(420V) 库号:D333285
  • 产品型号:HB-JDQ(420V)
  • 产品价格:38890.00
  • 所属类别:仪器仪表 > 其他专用仪器仪表
  • 发布时间:2024-10-25
  • 产品产地:北京
  • 已获点击:58
详细说明

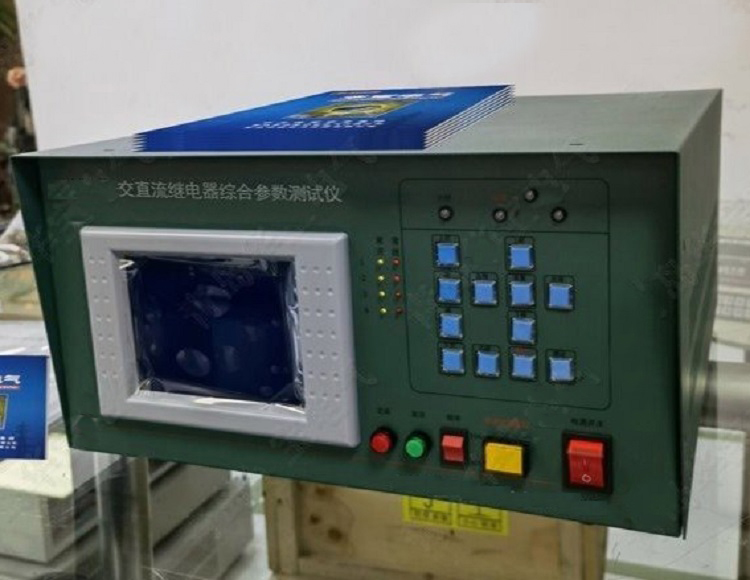

继电器综合参数测试仪 型号:HB-JDQ(420V)

库号:D333285

一、概述
1、简介
交直流继电器综合参数测试仪采用高速微电脑检测芯片,配合5.7英寸大屏幕液晶显示屏,方便的大按键输入键盘,且按键功能单一,方便用户快速的仪器的使用方法。大屏幕LCD测试采用高亮显示,看上去一目了然,人机界面友好。该仪器可与电脑连接,把测试送到电脑进行统计,可直接生成出各种参数的直方图和测试报表。
该仪器可检测4组及以转换触点交/直流电磁继电器线圈电阻,接触电阻,吸合电压,二次吸合电压,释放电压,吸合时间,吸合回跳时间,释放时间,释放回跳时间,同步差及交流尾音判断等参数。
该仪器具有大容量的存储器,大可以存储500组参数。方便用户使用。
2、电源供电:单相220VAC;功耗:< DC:250VA AC:300VA
环境温度:10 - 40 oC;相对湿度:< 80%
3、外型尺寸:47*39*26cm 20Kg
二、 主要技术指标
1.环境温度:
测量范围:2-51oC,分辨率:0.01 oC,±1%±0.2 oC
2.线圈电阻:
10-500Ω档:分辨率0.1Ω,±1%±0.2Ω
500-5KΩ档:分辨率1Ω,±1%±1Ω
5K-99.99KΩ档:分辨率10Ω,±1%±10Ω
3.接触电阻:
测试条件:;6V/10mA;100mA/6V;1A/6V三档
测试范围:0-500mΩ,分辨率0.1mΩ,±1%±0.2mΩ
4.吸合/释放电压:
直流电压测试范围:
0-18V(35V),分辨率0.01V,±1%±0.02V
0-75V(120V),分辨率0.02V,±1%±0.04V
0-250V(280V),分辨率0. 1V,±1%±0.2V
可定制电压多档位的直流电压输出
交流电压测试范围:
低档0-150VAC,分辨率0.1V,±1%±0.1V
0-420VAC,分辨率0.1V,±1%±0.2V
或者:0~35V档、0~70V档、0~140V档、0~280V档、0~420V档五档
可定制电压多档位的交流电压输出
50/60Hz可,功率:50W。
5.吸合/释放时间:
测试范围:0-65ms ,分辨率0.01ms ,±0.1ms
6.吸合/释放回跳时间:
测试范围:0-65ms ,分辨率0.01ms,±0.1ms
7.同步时间:
测试范围:0-65ms ,分辨率0.01ms,±0.1ms
8.阶梯波(斜波)试时间:<2.5S
9.方波(快测)测试时间:<1.8S
