产品名称：气动压力变送器型号:YPQ250B 库号：D366362
产品型号：YPQ250B
产品价格：1990.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-11-22
产品产地：北京
已获点击：47

详细说明

气动压力变送器 型号:YPQ250B

库号：D366362

YPQ型压力变送器是为石油钻井作业的立管、管压力检测而研制的。具有高，耐震性能好，且等优点。故也可用于其它恶劣环境情况的压力检测。
2.规格及主要技术
序号产品名称规格型号测量范围输出信号
1 气动抗震压力变送器
1.气源：
除去灰尘、油、水等杂质的压缩空气，额定压力0.35MPa，露点温度至少比仪表使用温度低10℃。
2.使用环境：-20℃-+60℃
3.周围空气相对湿度：
小于95%
3.工作原理

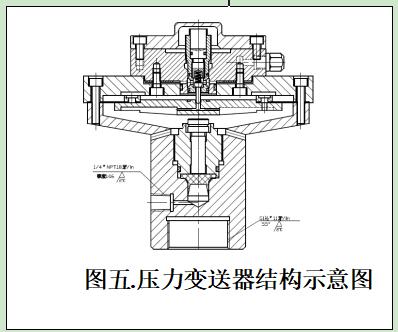

YPQ型压力变送器工作原理图二，当压力为0.35MPa气源进入A室后，若无测量信号压力时，阀针4关闭，空气被封于A室内，此时该表输出压力为0。当加入△P测量信号压力后，此压力作用在测量橡胶件6上，橡胶件产生变形，通过活塞杆5推动膜片组件3向上移动，首先关闭放气嘴，使B室内的空气不能排入大气，然后继续上升，把阀针4打开，A室内的空气流入输出B室中，且对膜片组件3产生向的推力，以克服活塞5向上的推力，直到作用在膜片组3上的力和作用在橡胶件6上的信号压力平衡时为止。此时输出室B内的压力即为变送器的输出压力△Po。
4.仪表的使用和调整
仪表在投入工作前要检查仪表的连接线路是否正确，然后接入压力为0.35MPa的气源，完成上述工作后，仪表即可投入工作。
首先把压力为0.35MPa的气源接入仪表，然后用活塞压力计加入测力信号，使输出压力为△Po，当输出信号低于标准值时，先松开锁紧螺母1，再调整阀座2向右旋转，使输出压力信号增大，再将锁紧螺母拧紧，反之，则应将阀座2向左旋转，使输出压力减少。
5.仪表的开箱与安装
开箱前先检查箱壳有无损坏，如发现损坏，应在验收单上记明，并向运输部门提出YPQ型仪表安装为G1 1/2内螺纹。安装见上图。
6.仪表维护
在正常安装与使用条件，仪表不需要特殊维护。建议每年检验一次。仪表检修时，应将仪表内清洗灰尘。（注意：大膜片不得拆开以免影响）。装配时应将活塞杆涂上适量的2号钟表油，检验仪表，并相应调整零点。在仪表投入工作前建议再检查一次，避免由于配合不良影起仪表零点变化。
7.定货须知
用户在订购我厂的YPQ型气动抗震压力变送器时，请写明：名称、型号、规格、数量，型号规格详见上表。如需要配备Y150TZ立管显示压力显示器请注明。
