产品名称：低频功率信号发生器型号:ZN1042A 库号：D377840
产品型号：ZN1042A
产品价格：32000.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-11-27
产品产地：北京
已获点击：48

详细说明

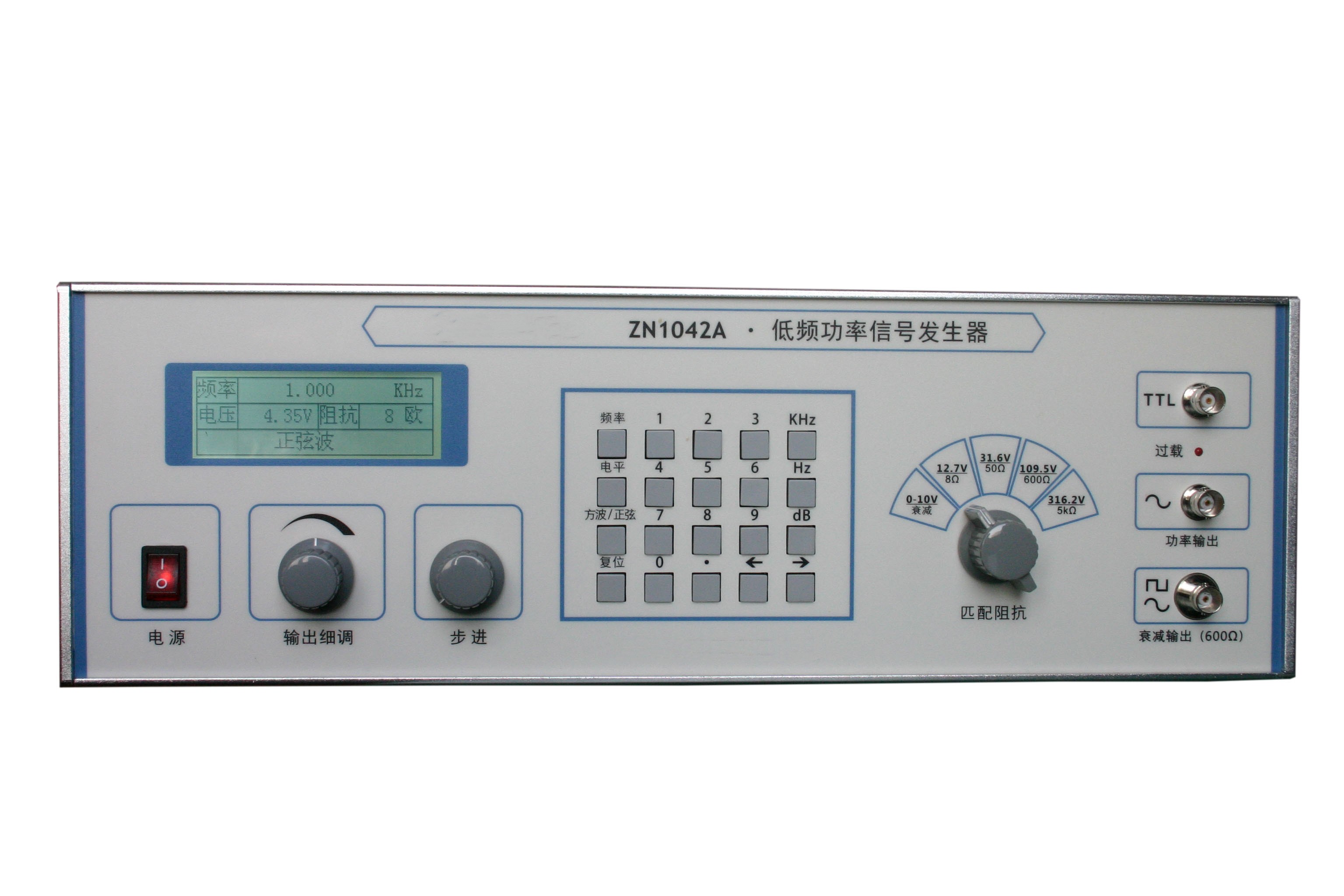

低频功率信号发生器 型号:ZN1042A

库号：D377840

一、概述

ZN1042A是一台宽频多功能低频功率信号发生器。由DDS数字频率合成产生，10Hz~1MHz正弦波信号、方波信号及TTL逻辑电平信号，其正弦波信号具有频率稳定度高、失真小、频响好、以及标准的600Ω输出阻抗等特点。同时正弦波具有较大的输出功率，很小的波形失真，准确的输出电压。具有8Ω、50Ω、600Ω、5KΩ四种匹配阻抗。输出电压为0.1mV~316V。屏显采用LCD，操作简便。本仪器是一台的通用测量仪器，可供工厂、实验室、科研单位、大专院校使用，是一台用途很广的教学仪器。

本仪器的环境使用条件：

（1）温度：0℃~+40℃

（2）湿度：80%（40℃）

（3）压力：86~106KPa

（4）电源：交流220V±10% 50Hz

本仪器在此条件可连续工作8小时，它预热半小时后，能达到以工作特性。

二、工作特性：

1.频率：

（1）频率范围：10Hz~1MHz

（2）频率准确度：＜±0.003% ±0.5Hz

（3）频率稳定度：5×10-6/小时

2.正弦波功率输出：

（1）电压范围：1~316V（连续可调）

（2）额定匹配功率输出：≥20W

匹配阻抗：8Ω档：f=10Hz~500KHz≥12.7V

50Ω档：f=10Hz~500KHz≥31.6V

600Ω档：f=10Hz~500KHz≥109V

5KΩ档：f=10Hz~200KHz≥316V

（3）额定功率电压误差：≤±1dB

（4）屏显电压误差：在各档标称值范围内＜±5%±1V

（5）额定功率失真：f=20Hz~20KHz≤1%

3.衰减输出：

（1）电压：0~10V（开路）

（2）阻抗：600Ω±10%

（3）电压失真：20Hz~200KHz＜0.5%

（4）衰减器误差：0~80dB±1dB f≤500KHz

4.脉冲信号

（1）方波输出：0~20VP-P

（2）方波上升、降：f=10KHz VP-P =20V 小于0.7ms

（3）方波顶部倾斜：f=100Hz 小于7%

（4）TTL信号幅度：高电平4.5V±0.5V

低电平小于0.3V

（5）TTL信号降时间：＜0.1ms

（6）TTL带负载能力：≥25mA

5.其它

（1）电源：220V±10% 50Hz

（2）功耗：＜60W

（3）尺寸：134×360×420mm

（4）重量：约11.5kg
