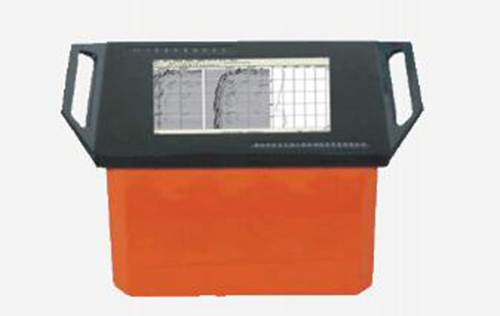

波速测井仪型号：XG-1

产品名称：波速测井仪型号：XG-1
产品型号：BD56-XG-1
所属类别：实验室设备
发布时间：2024-12-04
已获点击：41
测量范围：0.003ms－10ms

详细说明

波速测井仪/悬挂式波速测井仪型号:XG-I 库号：D98358

波速测井仪/悬挂式波速测井仪型号:XG-I 库号：D98358

方法原理

在钻孔中以井液作为耦合剂，用电磁震源垂直于井壁作用一瞬时冲击力，在井壁地层中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向，称为S波（剪切波，横波）；另一种是质点振动方向与方向相同称为P波（压缩波，纵波）。

检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行处理后采用两道互相关分析方法，自动计算S波在两道检波器间的时间差，从而计算出两道间的S波速度。

应用范围

1、为抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化，研究地基的振动特性等。

2、对地层进行划分，并确定地基的持力层。

3、研究土的工程性质。

4、地脉动测试和振动监测。

检波器主要指标

＊悬挂式检波器：固有频率60Hz；＊灵敏度：30V/m/s；＊贴壁式检波器：固有频率38Hz；＊灵敏度：30V/m/s。

地脉动检波器主要指标

* 频带0.5-100Hz；

* 灵敏度：1000mv/mm/s

主机主要指标

＊通道数：1至3道可选；

＊采样间隔：0.003ms－10ms；＊采样点数：512－16384；

＊各道时间一致性：≤1个采样间隔；

＊各道振幅一致性：<3%；＊频率范围：1－1000Hz；＊前放增益：18－60dB；＊A/D转换：14位；＊输入阻抗：≤10kΩ；＊触发方式：脉冲、通断；＊延时：0－8000ms可选。

方法原理

在钻孔中以井液作为耦合剂，用电磁震源垂直于井壁作用一瞬时冲击力，在井壁地层中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向，称为S波（剪切波，横波）；另一种是质点振动方向与方向相同称为P波（压缩波，纵波）。

检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行处理后采用两道互相关分析方法，自动计算S波在两道检波器间的时间差，从而计算出两道间的S波速度。

应用范围

1、为抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化，研究地基的振动特性等。

2、对地层进行划分，并确定地基的持力层。

3、研究土的工程性质。

4、地脉动测试和振动监测。

检波器主要指标

＊悬挂式检波器：固有频率60Hz；＊灵敏度：30V/m/s；＊贴壁式检波器：固有频率38Hz；＊灵敏度：30V/m/s。

地脉动检波器主要指标

* 频带0.5-100Hz；

* 灵敏度：1000mv/mm/s

主机主要指标

＊通道数：1至3道可选；

＊采样间隔：0.003ms－10ms；＊采样点数：512－16384；

＊各道时间一致性：≤1个采样间隔；

＊各道振幅一致性：<3%；＊频率范围：1－1000Hz；＊前放增益：18－60dB；＊A/D转换：14位；＊输入阻抗：≤10kΩ；＊触发方式：脉冲、通断；＊延时：0－8000ms可选。
