产品名称：悬挂式波速测井仪型号:XG-I 库号：D189076
产品型号：XG-I
产品价格：72230.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-12-05
产品产地：北京
已获点击：57

详细说明

悬挂式波速测井仪 型号:XG-I

库号：D189076

仪器简价
XG－I悬挂式波速测井仪是一套高分辨率、数字化的测井仪器，具有分时采样，迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。

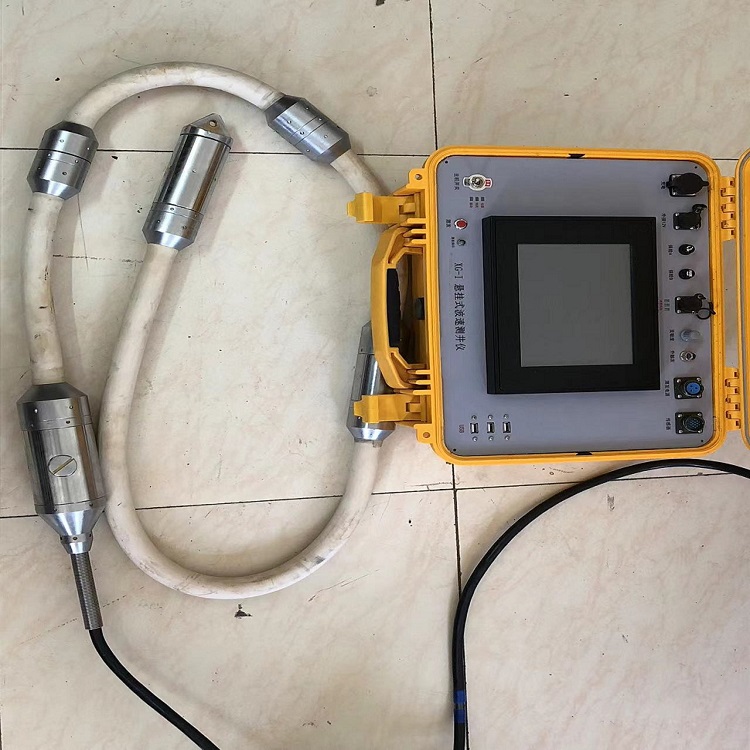

XG—I悬挂式波速测井仪主要由主机、井中悬挂式探头及连接电缆、信号电缆、触发电缆等组成。井中悬挂式探头主要由全密封电磁式激振源、两个独立的全密封检波器及高强度连接软管等组成。
仪器测试符合《岩土工程勘察规范》GB 50021—2001和《建筑抗震设计规范》GB50011—2010中的有关规定。
方法原理
在钻孔中以井液作为耦合剂，用电磁震源垂直于井壁作用一瞬时冲击力，在井壁地层中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向传播，称为S波（剪切波，横波）；另一种是质点振动方向与传播方向相同称为P波（压缩波，纵波）。
检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行数据处理后采用两道互相关分析方法，自动计算S波在两道检波器间传播的时间差，从而计算出两道间的S波传播速度。
应用范围
1、为抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化，研究地基的振动特性等。
2、对地层进行划分，并确定地基的持力层。
3、研究土的工程性质。
4、地脉动测试和振动监测。
检波器主要指标
悬挂式检波器：固有频率60Hz；＊灵敏度：30V/m/s；＊贴壁式检波器：固有频率38Hz；＊灵敏度：30V/m/s。
地脉动检波器主要指标
频带0.5-100Hz；
灵敏度：1000mv/mm/s
主机主要指标
通道数：1至3道可选；
采样间隔：0.003ms－10ms；
采样点数：512－16384；
各道时间一致性：≤1个采样间隔；
各道振幅一致性：<3%；
频率范围：1－1000Hz；
前放增益：18－60dB；
A/D转换精度：14位；
输入阻抗：≤10kΩ；
触发方式：脉冲、通断；
延时：0－8000ms可选
