产品名称：联轴节高度测量尺（数显）型号:GF2831S
产品型号：GF2831S
所属类别：实验室设备
发布时间：2024-12-09
已获点击：46
测量温度：0℃～＋55℃

详细说明

联轴节高度测量尺（数显）型号:GF2831S 库号：D72378

联轴节高度测量尺（数显）

（300-400）

使用说明书

一、简述

1.适用范围

（以下简称测量尺）用于测量地铁车辆联轴节距轨面的距离。

2.适用环境

环境温度：0℃～＋55℃

相对湿度：不大于85%

二、结构

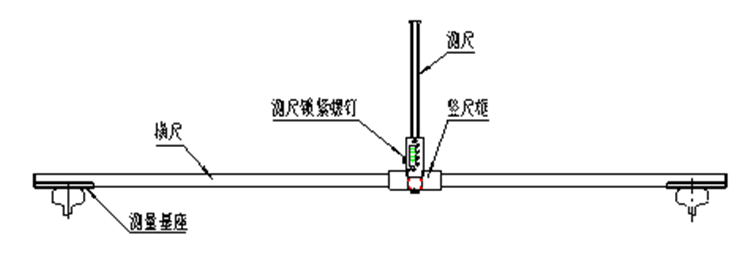

主要由横尺、测量基座、竖尺框、测尺、测尺锁紧螺钉等组成。

三、主要参数

型号GF2831S 测量范围300～400（mm）分度值（mm）0.01 示值（mm）±0.1

四、操作使用方法

1.校准零位

松开测尺锁紧螺钉，将测尺移动至上部，打开数显读数装置电源开关，使用预置数功能。将显示数字预置到“置零数”（ “置零数”刻在竖尺框上）。

2.测量操作

2.1.将横尺两测量基座落在被测联轴节正下方的钢轨面上。

2.2.挪动尺框至被测位置，并拉动测尺使其测量面与被测联轴节接触。

2.3.此时读取数显装置读数，此值即为联轴节距轨面的距离。

五、检验方法

按照《联轴节高度测量尺检验办法检验》进行检定。

六、使用注意事项与保养

1.使用过程中，应防止对各部件的剧烈摔碰，以免损坏和变形。

2.相对部位应经常滴少量洁净润滑油。

3.数显装置应避免油或水进入电路板。

联轴节高度测量尺（数显）

（300-400）

使用说明书

一、简述

1.适用范围

（以下简称测量尺）用于测量地铁车辆联轴节距轨面的距离。

2.适用环境

环境温度：0℃～＋55℃

相对湿度：不大于85%

二、结构

联轴节高度测量尺主要由横尺、测量基座、竖尺框、测尺、测尺锁紧螺钉等组成。

三、主要参数

型号GF2831S 测量范围300～400（mm）分度值（mm）0.01 示值（mm）±0.1

四、操作使用方法

1.校准零位

松开测尺锁紧螺钉，将测尺移动至上部，打开数显读数装置电源开关，使用预置数功能。将显示数字预置到“置零数”（ “置零数”刻在竖尺框上）。

2.测量操作

2.1.将横尺两测量基座落在被测联轴节正下方的钢轨面上。

2.2.挪动尺框至被测位置，并拉动测尺使其测量面与被测联轴节接触。

2.3.此时读取数显装置读数，此值即为联轴节距轨面的距离。

五、检验方法

按照《联轴节高度测量尺检验办法检验》进行检定。

六、使用注意事项与保养

1.使用过程中，应防止对各部件的剧烈摔碰，以免损坏和变形。

2.相对部位应经常滴少量洁净润滑油。

3.数显装置应避免油或水进入电路板。
