产品名称：电接点水位计含表型号:LHDJ-（SX）-01S库号：D20593
产品型号：LHDJ-（SX）-01S
产品价格：4120.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-12-11
产品产地：北京
已获点击：54

详细说明

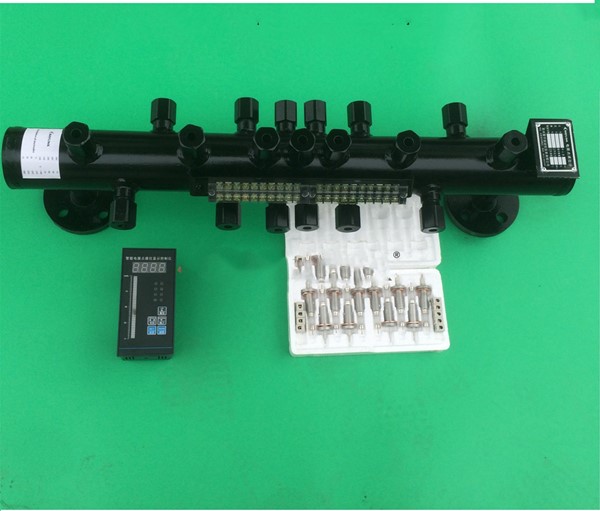

电接点水位计含表 型号:LHDJ-（SX）-01S

库号：D20593

工作原理：

电接点液位计是由水位测量筒，电接点和水位变送器部分构成，由于水和汽的导电性能差别，以发电厂锅炉汽包为例，一般水阻在几十KΩ，汽阻在1MΩ以上，电接点的绝缘子使电接点与水位测量筒外壳绝缘。当水位浸没电接点时，由于水的电阻较底，使电接点与容器外壳接通，通过水和汽阻值的变化，转换成电信息送至水位变送器进行运算和逻辑判断，终通过继电器输出。
电接点液位计与电接点液位显示仪配套使用是根据水与汽电阻率不同而设计。测量筒的电极在水中对筒体的阻抗小。在汽中对筒体的阻抗大。随着水位的变化，电极在水中的数量产生变化。转换成电阻值的变化。传送到二次仪表，从而实现水位的显示、报警、保护联锁等功能。
电接点液位计特点:
①具有闪光、声音报警功能。
②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。
③具有自供电功能，断电后可继续工作4小时。
④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。
电接点液位计参数：
①电源电压：220V±10% 、50Hz
②工作环境温度：-10-45℃
③工作相对湿度：≤85%
④液体水阻范围：0-500KΩ
⑤继电器输出接点容量：220V、3A
⑥水位显示点数：5-19点（多可达38点）例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300
⑦外形尺寸：800mm×160mm×300mm 安装尺寸： 15mm×76mm
⑧整机功率：≤5W
