产品名称：智能数字式转矩转速传感器型号:JN338-20A 库号：D277820
产品型号：JN338-20A
产品价格：8850.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2024-12-13
产品产地：北京
已获点击：43

详细说明

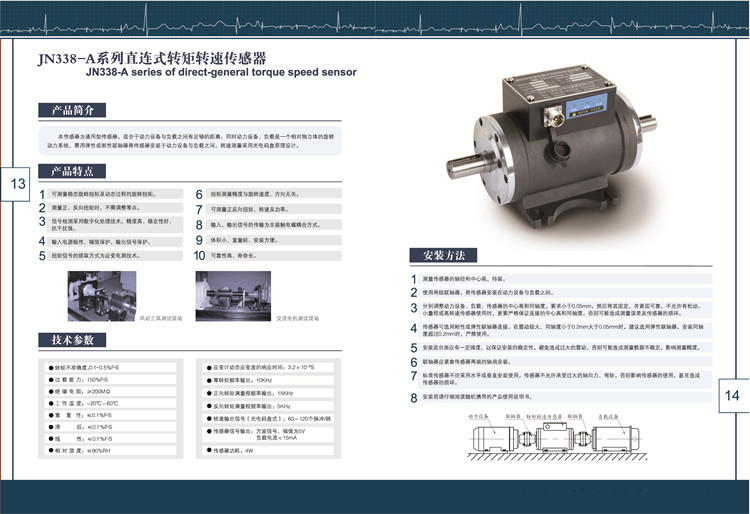

智能数字式转矩转速传感器 型号:JN338-20A

库号：D277820

?转矩测量基本原理
传感器扭矩数值的测量采用应变电测原理，当应变轴受扭力影响产生微小变形后，粘贴在应变轴上的应变计阻值发生相应变化，我们将具有相同应变特性的应变计组成测量电桥，应变电阻的变化即可转变为电压信号的变化进行测量。下面为扭矩测量的主要原理框图，由于采用了能源与信号的无接触耦合，解决了旋转状态下扭矩（转矩）数值的测量。
?参数
转矩准确度： ≤0.2% F·S 重复性： ≤0.2%F·S
过载能力： 150%F·S 滞后： ≤0.2%F·S
绝缘电阻： ≥200MΩ 线性： ≤0.2%F·S
工作温度： -20～60℃ 相对湿度： ≤90%RH
零转矩频率输出标准值：10.000KHz 参考《检定报告》
正向转矩满量程频率输出标准值*：15.000KHz 参考《检定报告》
反向转矩满量程频率输出标准值*：5.000KHz 参考《检定报告》
转速不准确度：光电码盘（60个脉冲/转或120个脉冲/转）或旋转编码器（900-2700个脉冲/转）无积累。
信号输出：频率信号，幅值为5V。
*注：确定正、反向转矩：将轴一端固定，另一端顺时针施加扭力，确定为正向转矩；相反则为负向转矩。
?传感器的安装由机械安装人员进行
AN型传感器具有信号指示灯，正常工作时电源指示灯（红色）亮，转矩信号指示灯（绿色）闪烁，慢慢转动传感器时，转速信号指示灯（绿色）闪烁。
AN型传感器有两个航空插座输出，4芯为485总线输出，5芯为传感器供电及转矩、转速频率信号输出。
