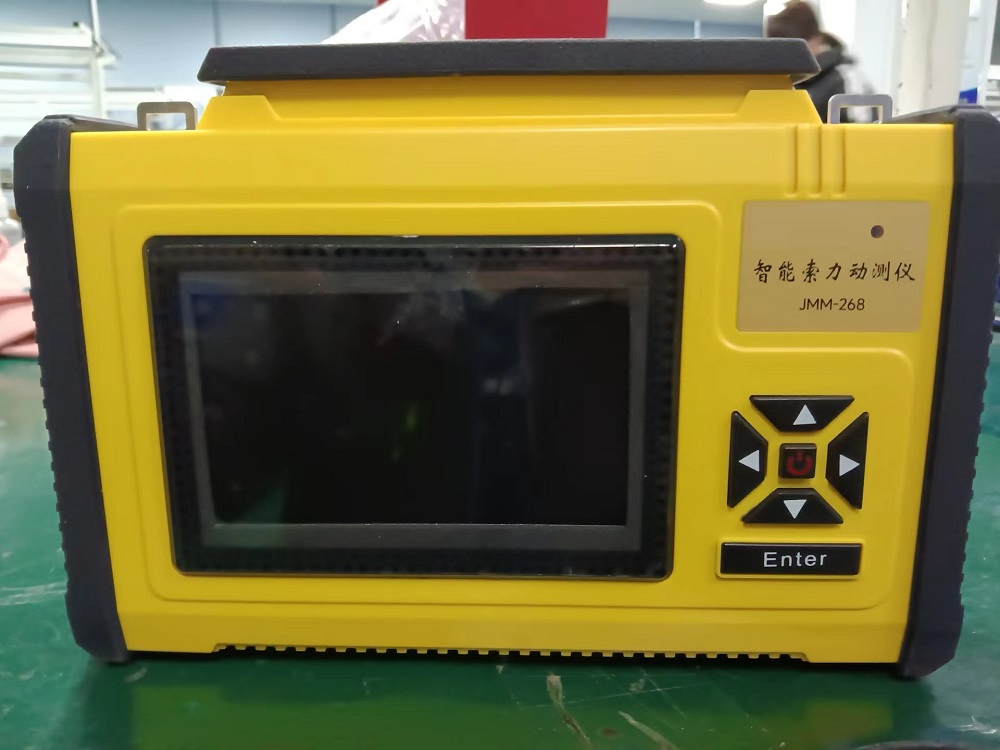

索力动测仪（单通道） 型号:JMM-268

库号：D407839

JMM-268 索力动测仪是一种便携式微振动信号单（双）通道检测分析的智能仪器，
该仪器应用于钢索、预应力钢筋、钢丝拉力的测量，也可作低频振动信号的测试分析，可
应用于交通、建筑、铁路、冶金和运输等行业。
JMM-268 索力动测仪具有检测速度快，精度高，体积小，重量轻，采用充电电池供电，
携带方便等特点。本仪器采用大屏幕点阵图形液晶显示，汉字提示，带背光，操作简单易
学，且它在测量后直接显示振动信号曲线、频谱曲线、自振频率及索力等。
本仪器能根据测试人员的需要，连续自动保存 1000 根索的测量数据和振动曲线，并且
在关机后这些数据仍保存在仪器内。当您需要时，
这些测试数据又可调出来显示和分析或通过串行口传给微机作进一
步分析。
二：索力测量
（一）测试原理
根据张力弦振动公式
1 δ
F= (1)
2L ρ
(1)式中F 弦的自振频率
L 弦的长度
ρ弦的材料密度
δ弦的拉力
可知，明确了弦的材料和长度之后，测量弦的振动频率可确定弦的拉力。对于两端固定
匀质受力的钢索也可近似作为弦。钢索的拉力 T 与其基弦 F 有如下关系：T=KF2 (2)
其中： K：比例系数
F：钢索基频
T：钢索拉力（kN）
F=Fn/n (3)
其中 Fn：主振动频率（Hz）n：主振频率的阶次
因此，通过测量钢索的主振动频率，可求出钢索的拉力。
（二）比例系数 K 的确定
1 理论计算
K=4WL2/1000 （4）
其中 W：钢索单位长质量（kg/m）
L：钢索两嵌固点之间的长度（m）
2 试验标定
对钢索分级张拉。通过张拉千斤顶和油表或其它装置，读取各级张拉力 T，用 JMM-268
索力动测仪测量各级拉力下钢索的基频 F，则比例系数 K 可通过小二乘法求出。
P P
K =Σ Ti / Σ Fi2 （5）
Z
i=1 i=1
其中 P：张拉级数
