产品名称：磁感应通球指示器型号:DH-FCT 库号：D406835
产品型号：DH-FCT
产品价格：5000.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2025-02-06
产品产地：北京
已获点击：27

详细说明

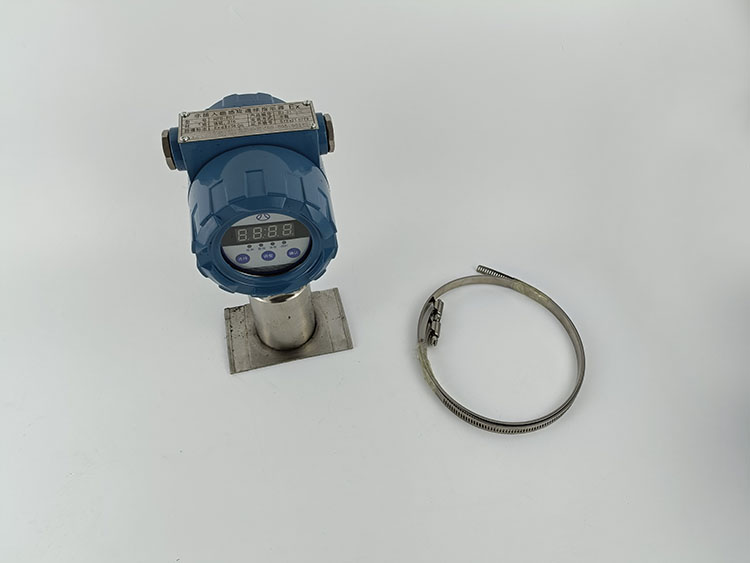

磁感应通球指示器 型号:DH-FCT

库号：D406835

用于油、气、水等输送管线清管时，清管器通过与否的地面判定仪器。它安装、拆卸灵活方便，能够满足各类管道对指示器的要求，只需将指示器緾绕固定在管线外壁即可工作，解决了机械式通过指示器易打火、易产生机械故障、不、影响通球判断的准确性和电子式因干扰产生误报、漏报的问题。
一、产品组成
HFD磁性通过指示仪是由：远传显示机构TZS（LCD具有加热功能、记录通过时间、存储记忆99次、远传、标志Exd IICT6 Gb、防护等级IP65）及传感机构YY-FCT、可拆卸的装卡机构、连接导线、加长杆（若需要，一般埋地管线用）组成。
磁性通过指示仪传感机构是由异向磁阻电路、平衡放大电路、低通滤波电路，触发电路，CPU等组成，配套远传开关电路、显示电路、复位电路构成。
产品原理框图
二、使用特点
产品工作时，当带有磁力的清管器通过时，显示清管器通过的时间并远传一个开关信号供清管流程控制了解清管器的运行情况，显示机构同时存储记忆通过次数及时间，记忆次数：99次。
三、参数
序号项目参数
1 适用温度 -39.8°C / 80°C
2 适用湿度 41%～83%
3 检测方向双向
4 传感器类型磁感应
5 信号开关类型 SPDT
6 通过时间检测精度 ±2s
7 清管器通过速度范围 0.2-10M/s
9 开关容量 2A
10 复位类型自动复位
11 电缆接头类型 M20*1.5、1/2NPT F
12 等级 Exd IICT6 Gb
13 防护等级 IP65
四、仪表整体结构
连线：面对屏幕右侧为接线接口，通常为4根线。黑色、红色为电源连线，可接6—24V直流电源（红为正、黑为负），注意电源内外部供电模式切换。其他2跟为远传信号线接口，白线为公共端，黄线为常开（用表测为断路状态、一般信号线只接常开与公共端）。电源接口及远传接口尺寸为：M20*1.5或1/2NPT，加转换接头接口为3/4NPTF内接头
五、通过指示仪使用方法
(一)、安装
先将设备固定在管线上。
