无线动态应变测试分析系统 型号:DH5908N

库号：D199982

3.16 同时显示采集数据及曲线，包括采集数据的实时曲线及各种实时处理后的数据、曲线；
3.17 对于主应力方向未知的平面应力测点，可以采用多轴向应变计组成应变花，测得各个方向的应变
后计算出主应力及方向。应变花类型有两片直角形、三片直角形、等腰三角形、伞型、扇形等；
3.18 数据格式转换，可将数据文件转换成 Excel、Word、txt、bmp、UFF、Matlab 等常用文件格式，
便于用户后处理，生成曲线报表等图文并茂的实验报告。

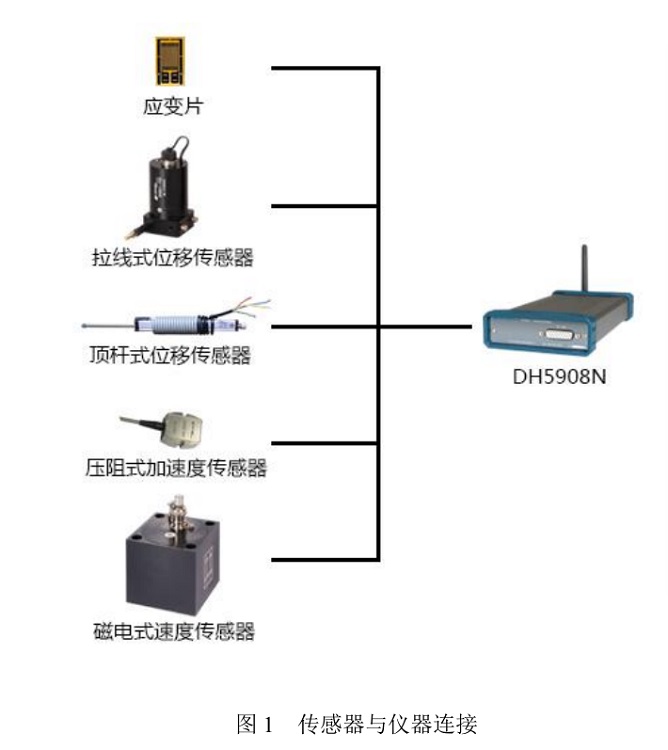

4 系统组成
采集仪与计算机通过以太网通讯，通过网络，可实现多达 16 台仪器扩展并行采样，实时进行
信号采集、存储、显示和分析等。
5 指标
5.1.1 通道数：4 通道/模块，单台计算机可控制 16 台采集模块工作；
5.1.2 电压量程：±5V、±50mV；
5.1.3 电压示值：不大于±0.5%F.S；
5.1.4 应变量程：±30000με、±3000με；
5.1.5 应变示值：±（0.5％red±3με）；
5.1.6 非线性： 0.1％；
5.1.7 噪声：不大于 3με RMS （输入短路，在大增益和大带宽时折合至输入端）；
5.1.8 零点漂移：小于 3μV/1h（输入短路，在小满度值下，预热 30 分钟后，恒温时折算至输入端）；
5.1.9 供桥电压：2V、5V（DC）；
5.1.10 桥压精度：不大于 0.1%；
5.1.11 桥路方式：程控切换全桥、半桥、三线制 1/4 桥（120Ω）；
5.1.12 适用应变计电阻值：
1）三线制 1/4 桥：120Ω 或 350Ω（订货时确定一种）；
2）半桥、全桥：60Ω～20000Ω 任意设定；
5.1.13 自动平衡范围：±9500με；
5.1.14 频响范围：DC～30kHz；
5.1.15 模数转换器：24 位 Σ-ΔA/D 转换器；
5.1.16 连续采样速率：高 128kHz/通道，分挡切换；
5.1.17 同步采样：选配 GPS/北斗模块/同步时钟盒实现所有通道同步采样；
5.1.18 抗混滤波器：
1) 截止频率：采样速率的 1/2.56 倍，设置采样速率时同时设定；
2) 阻带衰减：约-80dB/oct；
3) 平坦度（分析频率范围内）：小于±0.1dB；
5.1.19 通讯方式：WiFi 无线通讯和有线以太网通讯：
5.1.20 无线通讯距离：200 米（可视距离）；
5.1.21 供电方式：电池供电，充满电可持续工作不小于 7 小时；
5.1.22 电池容量：37Wh；
5.1.23 尺寸（mm）：164?104?35；（不含天线）；
5.1.24 重量：560 克；（不含天线）；
注意：请定期对仪器进行充电，长是时间低电量或长时间充电，会导致电池异常。
