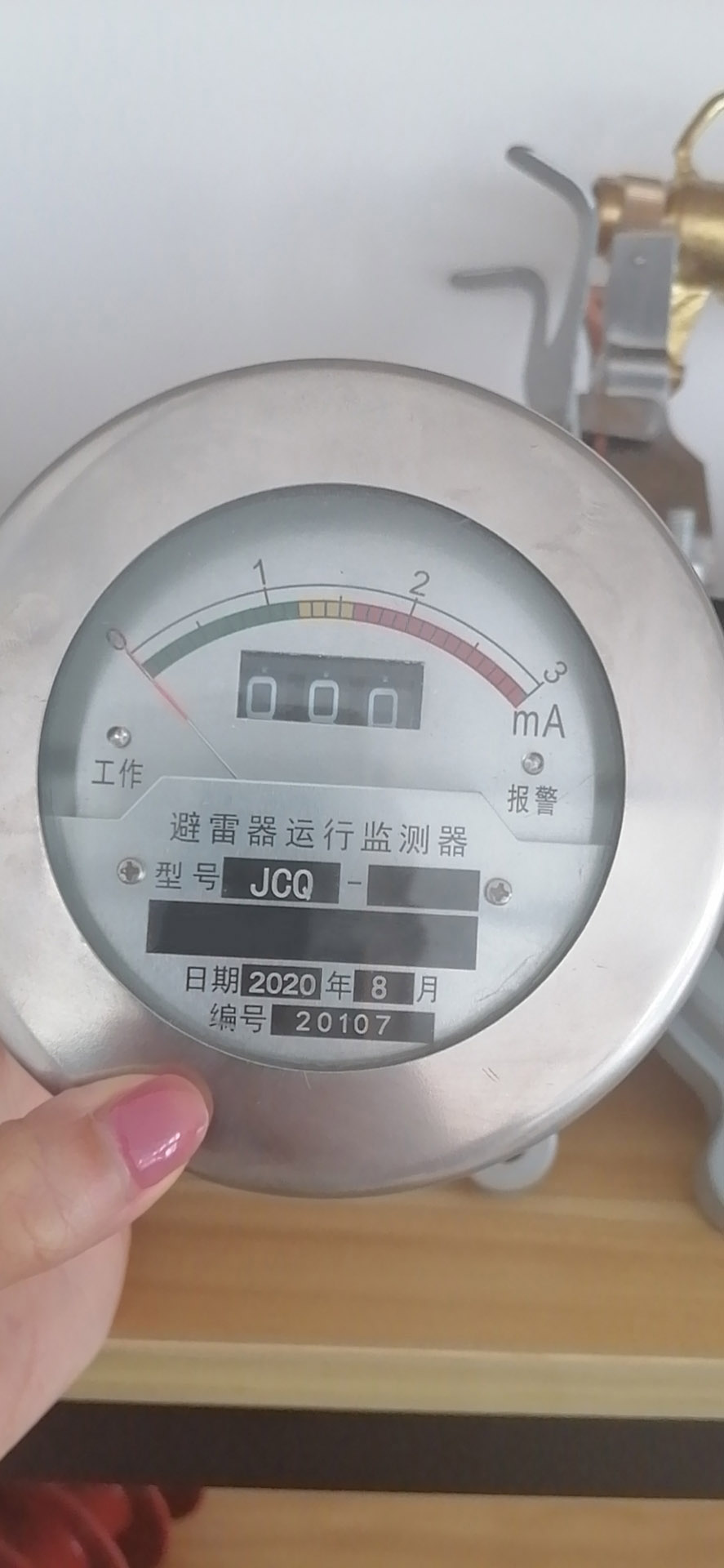

避雷器监测器,是串联在避雷器下面用来监测泄漏电流和记录进雷器路动作次数的一种装置,2/800避雷器漏电流指示型计数器有220KV及以下电力系统各进雷器;5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同,避雷器监测器的特点的数字显示计数,电流指针指示,耐震动。
2、结构和性能
监测器主要由信号输入电路、电流测量电路,放电计数电路和保护电路组成。正常情况下,避雷器泄漏电流直接由电流表指示出来,测量范围为0~2mA或0~5mA,电流表用彩色刻度分别标度出避雷器泄漏电流运行区域,大大方便用户判断避雷器的运行状况,其中:
绿色:表示所测泄漏电流在避雷器正常工作电流范围内,避雷器工作正常,
黄色:表示所测量泄漏电流不在避雷器正常工作电流范围内,线路及避雷器需进行检查或换。
注意:量程出绿色范围,计数器接地保护装置将开始工作,对应的读数将小于实际值.
当泄漏电流出测量范围时,量程指示灯亮。
避雷器动作时,由计数器累加记录放电次数,计数器采用三位电磁式计数器,满度后自动回零,循环计数工作,不清零,计数单元性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准,电流显示单元性能符合GB7676-94《指针式电工仪表》标准,
