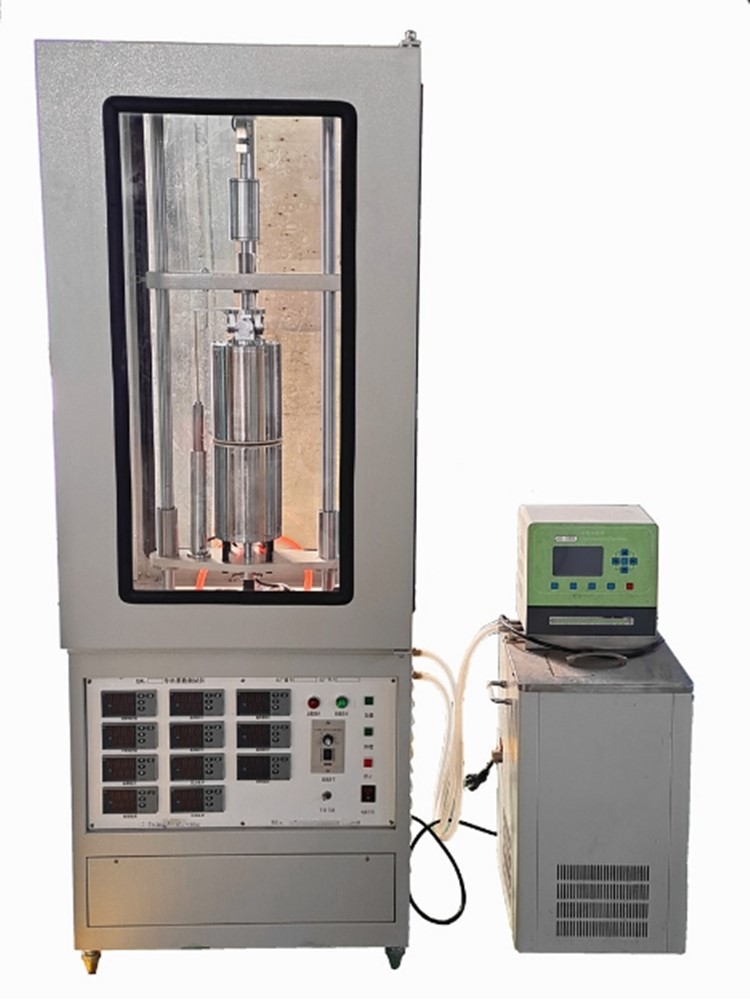

多功能导热系数测试仪（热流法） 型号:DF-374716

库号：D374716

一、概述
本仪器主要测试薄的热导体、导热硅胶片、导热树脂、氧化铍瓷、氧化铝瓷等细小材料的热阻以及固体界面处的接触热阻和材料的导热系数。检测材料一般为固态片状，如加围框也可检测粉状态材料及膏状材料。
仪器参考标准：MIL-I-49456A（绝缘片材、导热树脂、热导玻纤增强）；GB 5598-85（氧化铍瓷导热系数测定方法）；ASTM-D5470-12（薄的热导性固体电绝缘材料传热性能的测试标准）等。
仪器具有自动加压，自动测厚，全电脑自动测量控制功能。
，具有如下特点：
1、测试头内测试杆周围增加了防护热装置（此装置可对试样进行热防护），拓展了仪器测试温度范围，减小了环境温度对测试的影响。
2、测试头内测试杆上增加热流测试的温差热电偶堆，提高了热流测试分辨率、准确性和重复性。
3、取消了冰水混合物对热电偶冷端补偿，简化了操作，方便了使用。
4、增加了“老化性测试”、“高导热材料测试”、“试样间接触热阻测试”等实验方法。
DRL-3和DRL-5仪器可应用于大中院校，科研单位，质检部门和厂的材料热分析检测。
（a）主要参数
参数仪器型号：DRL-5
1、温度范围 1、20—80℃（热极：室温—100.00℃；冷极：0—80.00℃（恒温槽））
2、20—140℃（热极：室温—200.00℃；冷极：0—80.00℃（恒温槽））
3、20—190℃（热极：室温—300.00℃；冷极：0—80.00℃（恒温槽））
4、100—260℃（热极：120.00—300.00℃；冷极：80.00—240.00℃（温控））
5、-20—80℃（热极：室温—100.00℃；冷极：-40.00—60.00℃（恒温槽））
6、40—260℃（热极：室温—500.0℃；冷极：0—80.00℃（恒温槽））
说明：温度范围是指测试样品的平均温度（热面和冷面温度）的范围，热面温度比热极温度稍低，冷面温度比冷极温度稍高。选型取其中一项参数。
2、导热系数 1、普通模式：0.1～45 W/m*k
2、高导模式：5～500 W/m*k （需选配高导测试模块）
3、热阻范围 0.05～500 （cm2*k/w）
4、测试精度 1、热阻测试：10～500cm2*k/w，≤3％；0.05～10cm2*k/w，≤5％
2、导热系数测试：0.1～5 W/m*k，≤3％；5～500 W/m*k，≤5％
3、接触热阻测试：≤5％
4、铝基板（复合板材）热阻测试：≤5％±0.1
5、测试头尺寸 1、Φ30mm（试样尺寸以此测试头为例）；2、Φ50mm（可选）
6、试样尺寸 1、0.1～5 W/m*k 或10～500cm2*k/w，Φ30×（0.2～5）mm，厚度可叠层
2、5～45 W/m*k 或2～10cm2*k/w，（Φ20～Φ30）×（0.2～15）mm
3、5～500 W/m*k，（Φ10～Φ30）×
