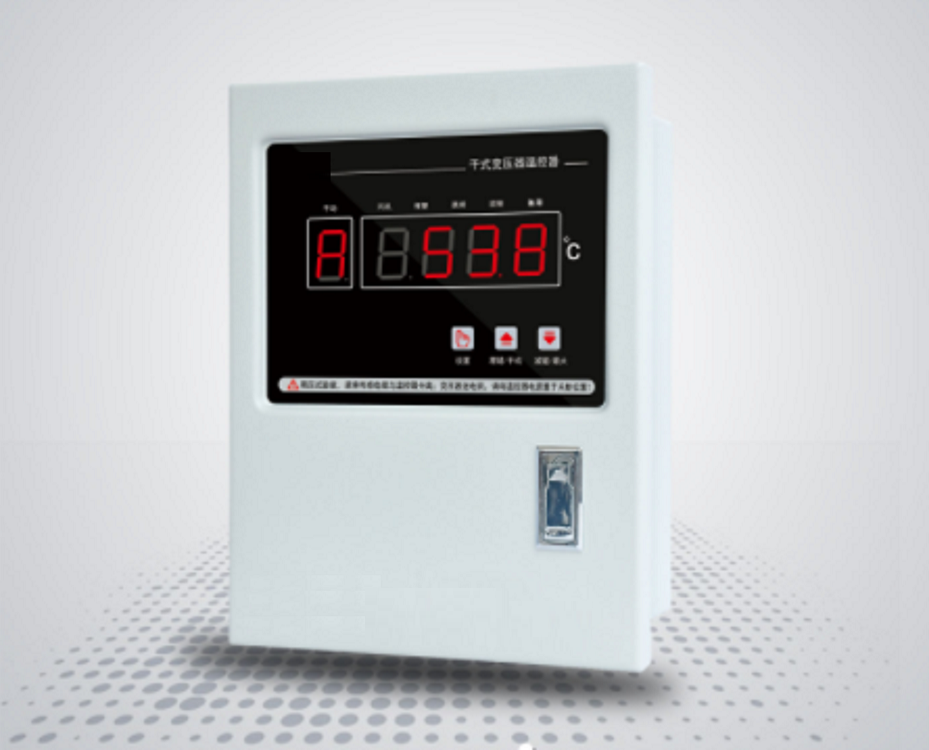

产品名称：干式变压器温控仪型号:LD-BK10-220EFCA 库号：D283530
产品型号：LD-BK10-220EFCA
产品价格：4850.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2025-03-14
产品产地：北京
已获点击：20

详细说明

干变温控箱/干式变压器温控仪 型号:LD-BK10-220EFCA

库号：D283530

LD-BK10-220DQ/LD-BK10-220EFCA 风机保护功能。为避免风机长时期不启动而锈蚀堵转，温控器设有定时启动风机功能。同时通过面板上的轻触键也可启动风机以检测风机功能。完善的检测保护功能，温控器可自动判断传感器短路及开路故障。温控器内不用电位器调校温度精度而采用软件调整，解决了因使用电位器日久后漂移及接触不良的缺点，使温控器能长期运行。
温控器通过模拟电流输出端口，输出4路独立的、与四个测量通道温度值成线性对应关系的4～20mA电流信号，可以直接与远端A/D 卡相连，以组成集散式监控系统。
电流输出端子定义
A+、A-对应变压器A相线圈温度的电流输出端。
B+、B-对应变压器B相线圈温度的电流输出端。
C+、C-对应变压器C相线圈温度的电流输出端。
d+、d-对应d路温度的电流输出端。
注：在温控器内部，A+、B+、C+、d+是相连的，若用户的采集系统与之相矛盾，请在定货前加以说明。
电流输出的要求
大负载电阻R≤500W;
输出精度：±1%
温控器测量的温度与输出电流的对应曲线和关系式：
温度与电流的关系式：I=(16T/200)+4
其中：T为某相线圈温度值(℃)
I为该相温度对应电流值(mA)
输出转换
若用户的采集系统要求接收模拟电压信号，可以直接在现有的电流输出端并接高精度250W电阻，即可取得1～5V的电压信号，但要注意外接设备阻抗应大于20KW。
嵌入式温控器
型号
功能
LD-BK10-220DQ/LD-BK10-220EFCA
三路巡回测量;三路巡回显示/大值显示及两种功能相互切换;输入开路及故障自检显示并输出;冷却风机自动启停输出;温报警显示并输出;温跳闸显示并输出;风机手动/自动控制两种状态显示、输出及相互切换;各通道显示值数字补偿;“黑匣子”功能;风机定时启停控制功能;输出状态检测。
LD-BK10-220EQ
同D型，增加三路独立的4~20mA模拟电流输出。
LD-BK10-220FQ
同D型，增加RS-485串行通讯功能。
LD-BK10-220GQ
同D型，增加一路机房环境温度测量与控制
LD-BK10-220IQ
同D型，增加一路变压器铁芯温度测量与报警。
LD-BK10-220DQ/LD-BK10-220EFCA 面板指示灯设置说明
液晶显示灯：测量通道及测量值、参数显示、时钟
电源指示灯：温控器工作电源指示
风机手动指示灯：风机运行在手动状态指示
风机运行指示灯：冷却风机启停状态指示
温报警指示灯：变压器线圈温度温报警指示
温跳闸指示灯：变压器线圈温度温跳闸指示
铁芯报警指示灯：变压器铁芯温度温报警指示
风机故障指示灯：冷却风机故障状态指示
装置故障指示灯：温控器故障或传感器及通道故障指示
