产品名称：电子技术实验箱（东方化玻）型号:KM5 库号：D409069
产品型号：KM5
产品价格：2000.00
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2025-03-20
产品产地：北京
已获点击：19

详细说明

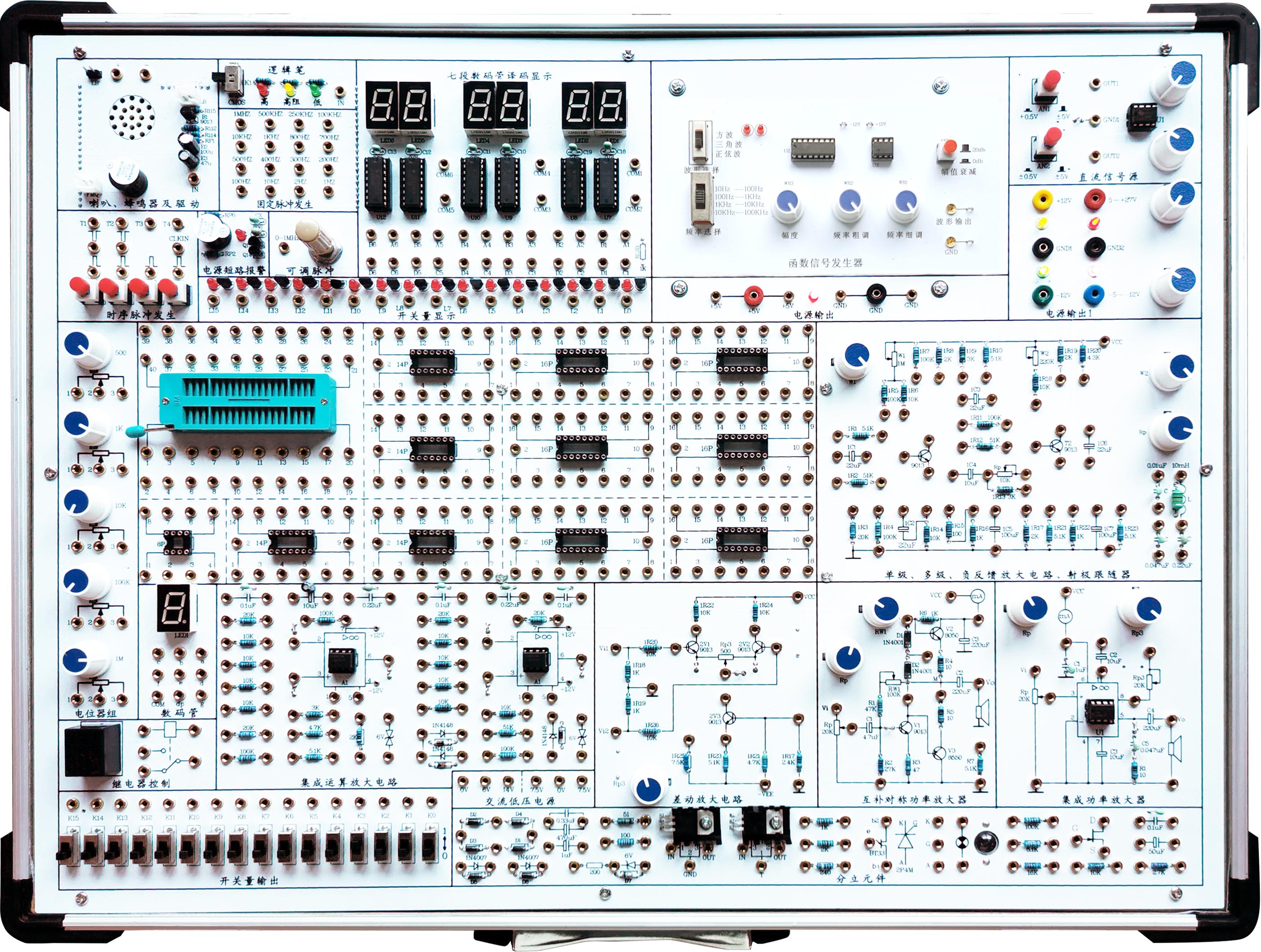

数电模电综合实验箱 /电子技术实验箱（东方化玻） 型号:KM5

库号：D409069

一、系统特点
1、扩展性强。实验箱主板配置有数字电路、模拟电路实验时经常用到的电源、信号源、输入接口、输出显示接口、测量单元、实验扩展区及实验模块电路等，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。
2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力，又培养了学生的动手能力。
3、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接，维修方便。
4、电源输出均有过流保护和自动恢复功能。
5、实验箱由一体型铝合金型材制成，箱体牢固，不变形，重量轻，绝缘性能好，开关箱盖方便，外型美观。
二、系统组成
1、实验箱工作电源：
输入：AC 220V±10%，50HZ
输出：1）AC 0V、6V、14V、带抽头双路7.5V（用于整流滤波实验）。
2)DC ±12V、+5V多路稳压源，大输出电流均为1A，每路均带有短路保护。
3)DC -5V～-12V ,+5V～+12V两路连续可调
4)配置DB电源保护板，+5V电源带有欠压、过压、过流、短路和反向保护电路报警、自动恢复功能。
2、直流信号源：双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调。
3、函数发生器：
输出波形：正弦波，方波，三角波，锯齿波。
频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
幅值：正弦波：0～10V，三角波：0～20V，方波：0～20V。
4、时序脉冲发生器4路：有2组±单脉冲发生器，可同时输出正负两个脉冲，脉冲幅值为TTL电平。另有2组正脉冲发生器。
5、固定频率脉冲源16路，输出为TTL电平：1Hz、2HZ、10Hz、100Hz、200HZ、300HZ、400HZ、500HZ、700HZ、800HZ、1KHz、10KHz、100KHz、250KHZ、500KHz、1MHz。
