产品名称：静电场描绘实验仪型号:GVZ-3 库号：D237228
产品型号：GVZ-3
所属类别：仪器仪表 > 其他专用仪器仪表
发布时间：2025-03-20
产品产地：北京
已获点击：18

详细说明

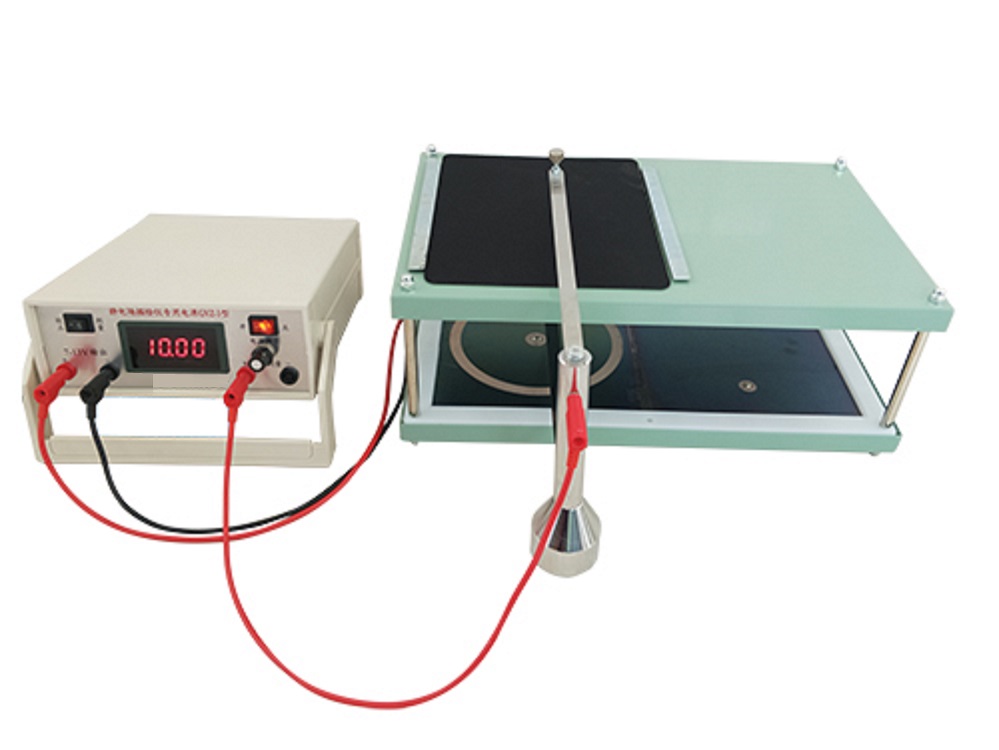

静电场描绘实验仪/导电微晶静电场描绘仪(同步测量/单点测量) 型号:GVZ-3

库号：D237228

GVZ-3型主要参数：
1.GVZ-3型为双层，同步探针，内置四种电板（同心圆、平行导线、聚焦、劈尖形或飞机机翼电场）。
2.规格为410mm*240mm,高100mm,K4-2导线。
3.微晶导电层的均匀性，实验值为小于2%。
4.电源输出范围（直流）为7.00v—13.00V，分辨率为0.01V。
5.采用多圈电位器调节电压，调节细度可达0.01V。
四种电极（配数码管电源3位半）
（同心圆R为7cm，r为1cm, 其他电极距离均为10cm）
1．仪器简介
本仪器采用各向均匀导电的微晶导电板,在其上面安置一些不同的金属电极。当有直流电流经两个电极在导电板上通过时，由于微晶导电板相对于金属导体电导率低得多，故在两个电极间沿电流线会存在不同的电势，这种不同的电势可用数字电压表直接测出来。分析各测量点电势的变化规律，可间接地得知相似的静电场中电势分布规律。
2．使用方法
（1）接线：
静电场稳压电源输出+（红）接线柱用红色电线连接描绘架（红）、-（黑）接线柱用黑色电线连接描绘架（黑）接线柱。稳压电源探针输入+（红色）接线柱用红色电线连接探针架连接线柱。将探针架好，并使探针下探头置于导电微晶电极上，启动开关，先校正，后测量。
（2）测量：
开启测量开关，如数字显字为0 V，则移动探针架至另一电极上，数字显10 V，一般常用10 V，便于运算。然后纵横移动探针架，则电源电压表头显示读数随着运动而变化。如要测0 V～10 V间的任何一条等势(位)线，一般可选0 V～10 V间某一电压数据相同的8～10个点，再将这些点连成光滑的曲线即可得到此等势(位)线。
（3）记录：
实验报告都需要记录，以备学生计算或验证，对模拟法作深刻研究，则需在描绘架上铺平白纸，用橡胶磁条吸住，当表头显示读数认为需要记录时，轻轻按一下，即能清晰记下小点，一般所需记录电压请参阅讲义或由任课教师定夺，为实验清晰快捷，每等位线8～10点，然后连接即可。
