产品名称：洞外隧道亮度检测仪 D47073
产品型号：D47073
所属类别：实验室设备
发布时间：2025-03-24
已获点击：14
测量温度：-30～+70℃

详细说明

隧道亮度（洞外光强）检测仪/洞外隧道亮度检测仪 型号:D47073 库号：47073

隧道亮度（洞外光强）检测仪

概述

公路隧道内部光照条件变化大，可视距离短，车辆在进出隧道时由于隧道内外亮度差异较大，人的视力难以在短时间内适应这种明暗交替变化造成无法判断交通状况的现象称为“黑洞”和“白洞”效应，这种效应极易导致交通事故的发生。为了降低隧道内外亮度差异，科学地调节隧道照明条件，通过隧道亮度仪和隧道照度仪可实时监测隧道洞内外的光强变化，从而为主动调节隧道照明提供科学依据，减少因“黑洞”、“白洞”效应造成的交通事故。

2 工作原理

如晖隧道亮度仪设计符合CIE关于隧道照明测量的要求，满足《公路隧道通风设计细则》和《公路隧道照明设计细则》要求，完满足隧道照明控制需要。它利用的高性能光电转换模块，将采集到的光信号快速转换成电信号予以处理得到测量结果，提供多种接口兼容隧道照明控制。

3 功能特点及参数指标

3.1 功能特点

? 采用高硅二极管感光器件，稳定性好，灵敏度高

? 输出简单，测量小

? 自带运行状态显示、故障和数据存储功能

? 多量程可选，方便集成

? 提供数字接口和模拟接口输出

? 的内部防潮设计

? 安装简单方便，免维护设计

3.2 参数

电气参数工作环境

电源：AC～220V

数字接口：RS232/RS485

模拟接口：2通道4～20 mA

大负载阻抗：750 Ω

测量数值LCD实时显示

工作温度： -30～+70 ℃

工作湿度： 0～RH

防护等级： IP 66

机械参数性能指标

外壳：铝合金材料

外形：376×136×164（长×宽×高）

重量：3kg 亮度：0～7000 cd/m2

：垂直≥20°，水平≥20°

测量：±2%

本地存储120h

安装方式安装于4米高左右立杆上，距离隧道口50～200m的位置

4 设备结构

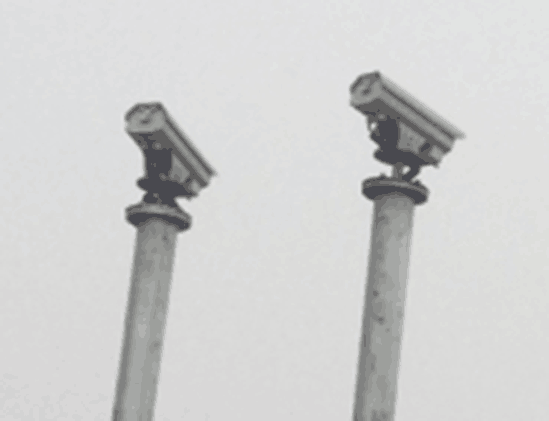

如图1所示，传感器探头和信号处理电路为一体化设计。安装时镜头方向指向隧道口方向。图2 为亮度仪内部接线图。图3是亮度仪下端安装法兰的孔位尺寸图。

图1 洞外亮度仪

图2 洞外亮度仪内部接线图

图3 洞外亮度仪安装法兰孔位尺寸图

5 安装、调试与维护

5.1 安装方式

? 立杆式安装，安装于距离隧道洞口50～200m处的立杆上；

? 安装高速3～5米，法兰盘固定，见图3。

? 强烈建议安装高度以3米为宜，不过5米；

5.2 安装步骤

(1) 直接用螺丝将设备安装于立杆上，只需固定3颗螺丝；

(2) 接线由人员完成，参照内部接线图，切勿带电接线。

(3) 接线完毕，确保信号处理盒螺丝上紧，确保设备密闭性即完成安装。

5.3 调试

确保供电电压为220V交流电，然后利用万用表检查电流环信号输出电流值，正常情况下输出电流值会随着太阳光照变化及安装角度的调整会有所变化。

5.4 维护

传感器为免维护设计，但应定期清理传感器镜头上的灰尘，并检查传感器的密闭性。

6 常见问题及处理

问题描述解决方法

供电正常，PLC端数据异常检查通讯线缆的是否损坏或有其他感应电流的干扰

供电正常，PLC端无数值检查通讯接线是否正确
